Настоящий документ предназначен для ознакомления с техническими характеристиками, принципом работы, устройством и порядком проведения пуско-наладочных работ ШКАФА РАСПРЕДЕЛИТЕЛЬНОГО ОПТИЧЕСКОГО (далее ШРО-600М).

Документ предназначен для обслуживающего персонала.

В документе приняты следующие сокращения:

ШРО-600М, ШРО-600, ШРО Шкаф Распределительный Оптический, 600 - число абонентов

ШРО Шкаф Распределительный Оптический

АКБ Аккумуляторная батарея

АТС Автоматическая телефонная станция

БУН Блок универсальный

БЭП Блок электропитания

БКП Блок коммутации питания

МСК Микропроцессорная система контроля

ЗИП Запасные платы и модули

УЗО Устройство защитного отключения

ПКА Устройство контроля аккумуляторов

ПКН Устройство контроля нагрузки

ПУВ Плата управления вентиляторами

ТфОП Телефонная сеть общего пользования

СПД Сеть передачи данных

ШПД Широкополосная передача данных

ДТ Датчик температуры

ДУ Датчик удара

ДВ Датчик вскрытия

Требуемый уровень подготовки персонала

Персонал, который выполняет установку, запуск и техническое обслуживание шкафа ШРО-600М должен иметь специальную подготовку.

К обслуживанию шкафа допускается персонал, прошедший подготовку по техническому использованию и обслуживанию шкафа, имеющий группу безопасности не ниже II. Персонал должен быть знаком с «Правилами технической эксплуатации электроустановок», «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами устройств Электроустановок» (ПТЭ, ПТБ и ПУЭ) и местными эксплуатационными инструкциями, разработанными организацией, эксплуатирующей данный шкаф.

Персонал, обслуживающий шкаф, должен быть ознакомлен с руководством по эксплуатации шкафа, с техническими описаниями и инструкциями по эксплуатации на оборудование, встроенное в шкаф, знать устройство и принцип работы шкафа, а также комплектующей аппаратуры, встроенной в шкаф.

1 Описание ШРО-600М

1.1 Назначение изделия

Шкаф распределительный оптический ШРО-600М предназначен для использования на телефонных сетях общего пользования и ведомственных сетях связи. Он используется для размещения телекоммуникационного и электропитающего оборудования.

Шкаф предназначен для установки и эксплуатации на открытом воздухе.

Шкаф обеспечивает защиту устанавливаемого в него оборудования от влияния внешних факторов окружающей среды, несанкционированного доступа и взлома.

В настоящем руководстве описан шкаф с типовым расположением оборудования. По согласованию с заказчиком, возможно, изменить расположение и состав оборудования.

1.2 Технические характеристики ШРО-600М

Технические характеристики приведены в Таблица 1.

Таблица 1 Технические характеристики ШРО-600М.

Наименование параметра		Размерность	Значение
Габаритные размеры
Габаритные размеры изделия ШРО-600М		ВШГ, мм	2550800375
Габаритные размеры фундамента		ВШГ, мм	11701108516
Габариты смонтированного шкафа (Высота измеряется от уровня земли, глубина – от стены здания)		ВШГ, мм	2720800400
Высота от ступени до верха тента ШРО-600М		мм	2000
Габаритные размеры дождевого тента		ВШГ, мм	2000700750
Параметры электропитания
Диапазон напряжений питания сети переменного тока		Вольт	187…242
Потребляемая мощность по всем цепям, не более (Зависит от комплектации ШРО-600М оборудованием и выбранных режимов работы)		Ватт	< 700Вт
Частота питающей сети переменного тока		Герц	50+-5%
Максимальное напряжение заряда АКБ		Вольт	56,4
Минимальное напряжение разряда АКБ		Вольт	43,2
Ток заряда, не более ***		Ампер-час	0,1*С₁₀
*** С₁₀ - номинальная емкость аккумулятора в Ампер-час при температуре 25 С⁰ и разряде в течение 10часов
Параметры системы поддержания микроклимата
Охлаждение оборудования шкафа		-	Принудительное, двухрежимное
Превышение температуры внутри шкафа над температурой окружающей среды, не более		Градусов Сº	20
Максимальная мощность, рассеиваемая в шкафу		Ватт	700
Температура включения нагревателя АКБ		Градусов С⁰	Ниже +10 ±5
Мощность нагревателя АКБ		Ватт	300
Допустимые климатические воздействия
Климатическое исполнение по ГОСТ 15150			УХЛ, ТС, категория.1
Влажность воздуха при 25º С⁰		%	10…98
Температура хранения		Градусов	-65 +65
Температура эксплуатации		Градусов С⁰	-40 +50
Снеговая нагрузка, не более		кг/м2	680
Ветровая нагрузка, не более		м/с	65
Допустимые механические воздействия на ШРО
Стойкость к механическим нагрузкам		ГОСТ 25012-81
Вибрационная нагрузка, 10 -50 Гц		м/с2	Более 20
Ударная нагрузка за время 0,03 с		м/с2	Более 100
Допустимые внешние воздействия
Степень защиты от внешних условий		ГОСТ 14254-96	IP55
Количество замков		шт.	3
Класс устойчивости шкафа к взлому		ГОСТ Р50862-2005	I
Параметры электробезопасности
Испытательное напряжение цепи сетевого питания		В	2000
Сопротивление изоляции цепи сетевого питания (55% влажность, + 20 С⁰), не менее		МОм	20
Сопротивление изоляции цепи сетевого питания (55% влажность, + 40 С⁰), не менее		МОм	5
Сопротивление изоляции цепи сетевого питания (95% влажность, +30 С⁰), не менее		МОм	1
Сопротивление между корпусом и нетоковедущими металлическими частями, не более		Ом	Не более 0.1
Параметры надежности
Средняя наработка на отказ, часов	ГОСТ 27002-89			Не менее 20000
Среднее время восстановления, мин	ГОСТ 27003-90			Не более 20
Срок службы, лет	ГОСТ 27003-90			Не менее 15
Параметры электромагнитной совместимости
Уровень эмиссии гармонических составляющих тока	ГОСТ Р 51317.3.2‑99			п.7.1 для ТС класса А
Величина радиопомех на сетевых выводах	ГОСТ Р 51318.22			п.5 для класса А
Напряженность поля излучаемых радиопомех	ГОСТ Р 51318.22			п.6 для класса А

1.3 Состав изделия

Состав поставляемого с ШРО-600М оборудования включает в себя:

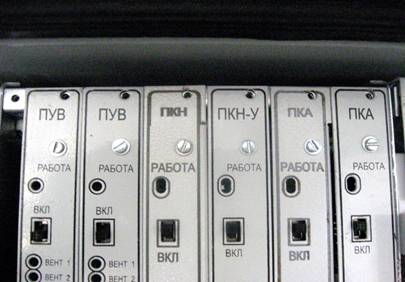

Блок коммутации питания БКП, размерами 500*140*130 мм, имеющий в своем составе:

o две платы контроля аккумуляторов ПКА-2,

o две платы контроля нагрузки ПКН и ПКН-У,

o две платы управления вентиляторами ПУВ-2,

а также устройства, установленные на DIN рейку:

o электросчетчик однофазный,

o блок автоматических выключателей,

o устройство защитного отключения,

o розетку.

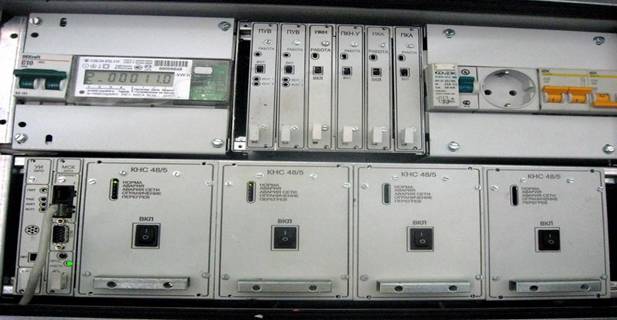

Блок электропитания БЭП-ШРО, имеющий в своем составе модули:

o МСК-ШРО,

o УИ-ШРО

o от одного до четырех модулей КНС-48/5.

Аккумуляторные батареи типа 6-GFM-38X - 8 шт. (две группы по 4 аккумулятора),
Полка подогревателя аккумуляторных батарей;
Кросс оптический на 1-4 кабеля общей емкостью до 16 волокон;
Температурные датчики отсека АКБ и наружной температуры – 3шт.;
Канальные вентиляторы – 4 шт.;
Воздушные фильтры – 2 шт.;
Управляемые заслонки – 2 шт.;
Датчик вскрытия ДВ,
Датчик удара ДУ;
Лампы освещения с включателем.

В ШРО могут быть установлены два блока БУН-21, имеющих каждый 21 посадочное место. В каждый из блоков БУН могут устанавливаться модули (платы) с габаритными размерами 233*160*20 мм, например АЛС-24100, АЛС-24200, VDSL-24, АК-32М, ADSL-32, ADSL-16, ADSL-8, ISDN-16, SHDSL-16 EFM, SHDSL-8, MKC-IP, МСП-ЦС, МСП-ОС, МСП-УС, RING-IPAL,SPI-32 (в комплект ШРО-600М не входят).

Один из блоков БУН-21, предположительно, предназначен для установки оборудования ТФОП, другой – для оборудования ШПД.

Блок ШПД Huawei MA5603T;
Блок вентиляторов;

Комплектация и поставка ШРО-600М производится по техническим требованиям заказчика. Состав оборудования, план нумерации, число абонентов ТфОП, число и тип соединительных линий, число абонентов ШПД, технологии доступа, тип магистрального кабеля определяются при заказе ШРО.

Заказчик имеет возможность в процессе эксплуатации самостоятельно изменять состав оборудования и набор функциональных возможностей ШРО-600М.

По согласованию с заказчиком возможна установка других типов АКБ.

Изготовитель имеет право производить замену составных частей и вносить другие изменения в изделие, не приводящие к ухудшению его характеристик.

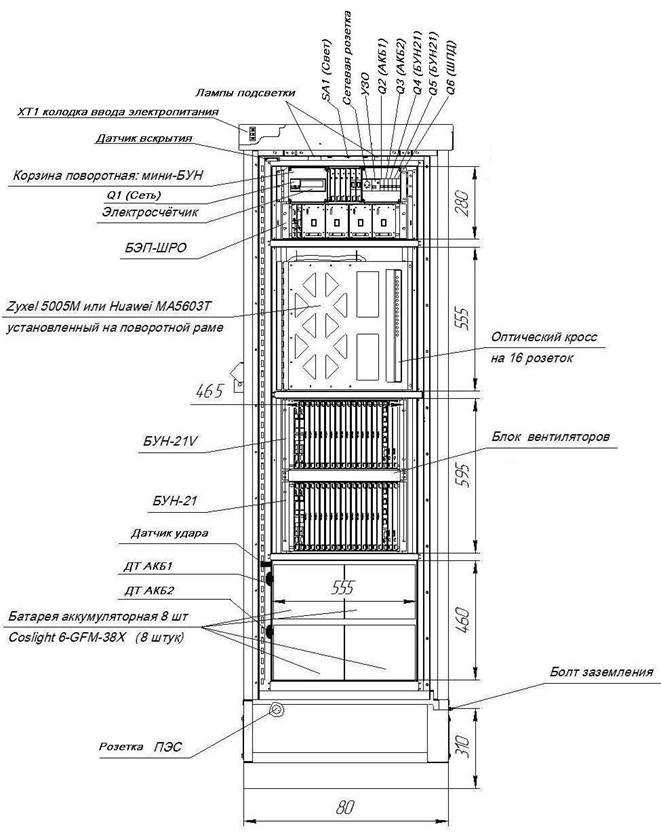

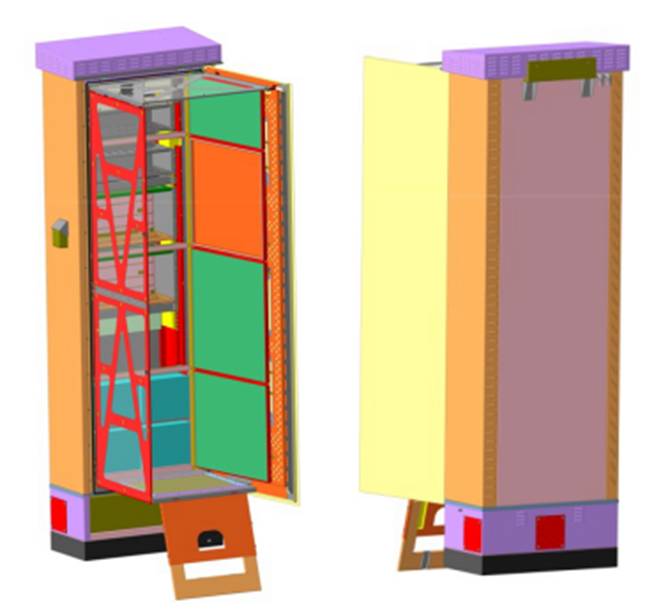

Конструкция шкафа показана на Рисунок 1.

Рисунок 1 Внешний вид шкафа.

1.4 Устройство ШРО-600М

Основная область применения ШРО-600М – организация доступа абонентов к сетям ТфОП и ШПД. ШРО-600М располагается на границе магистрального и распределительного участка местной телефонной сети и осуществляет переход с оптического на медные кабели.

При построении городских сетей доступа ШРО-600М может также служить как оптический кросс и централизованный источник дистанционного питания для подъездных шкафов ШРО-96 и ШРО-32.

Рисунок 2 Устройство ШРО-600М.

1.4.1 Схема электрическая ШРО-600М

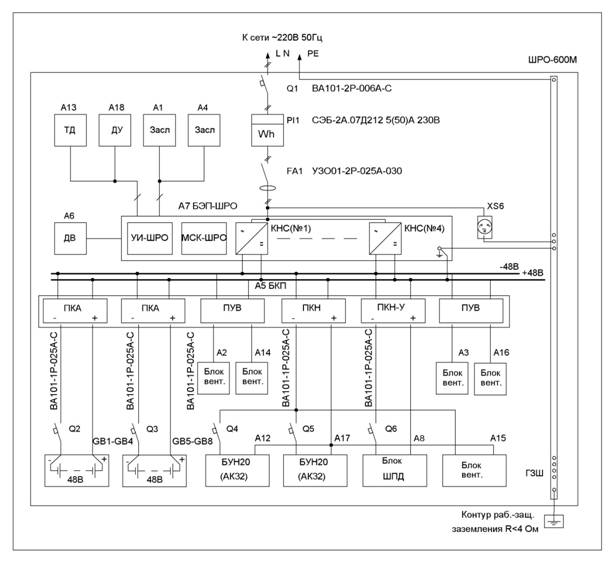

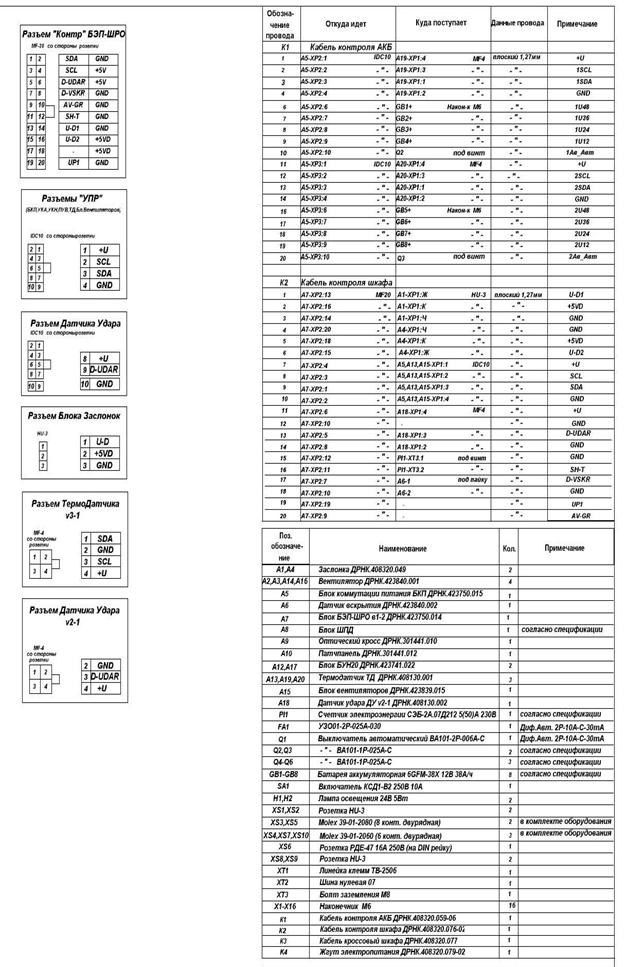

Блочная и монтажная схемы ШРО 600М приведены на рис.3 и в ПРИЛОЖЕНИИ 1

Рисунок 3 Общая схема питания ШРО-600М

1.4.2 Система питания

Вводно-распределительное устройство расположено в верхней части шкафа и представляет собой единый конструктив с блоком БКП . Клеммник ввода сетевого питания ХТ1 расположен отдельно в верхней части шкафа. Кабель с розеткой для подключения ПЭС уложен внизу шкафа, под полкой АКБ (См. Рис. 2).

Однофазное сетевое напряжение питания ~220 вольт 50 Гц с клеммы ввода ХТ1 подаётся на входной автоматический выключатель Q1 ВРУ, далее на счетчик электроэнергии PI1 и через УЗО FA1 поступает на розетку XS6 и через разъем ХР4 БЭП-ШРО – на конвертеры КНС см. Рисунок 3 Общая схема питания ШРО-600М. При необходимости по специальным требованиям вводно-распределительное устройство оборудуется устройством защиты от импульсных перенапряжений УЗИП типа 2 (варистор + разрядник) на 20 кА.

При питании от передвижного генератора напряжение генератора подается с разъема генератора на реле, установленное в полке нагревателя. При наличии напряжения с генератора реле включается, отключает цепь входного автомата Q1 от сети и переключает ее на питание от передвижного генератора, см. ПРИЛОЖЕНИЕ 2.

Установленные в БЭП конвертеры напряжения сети КНС преобразуют напряжение сети в постоянное напряжение 48В с заземленным плюсом для питания других устройств ШРО-600М. КНС допускают «горячее» подключение и параллельную работу и обеспечивают выравнивание нагрузки между параллельно включенными модулями. КНС обеспечивают сохранение рабочих характеристик при снижении входного напряжения до 170 Вольт и кратковременном понижении входного напряжения до 85В.

С блока электропитания А7 станционное напряжение 48В по жгуту электропитания К4 поступает на соответствующие клеммы блока А5 БКП. В БКП станционное напряжение коммутируется следующим образом:

- через первый ПКА идет на заряд АКБ GB1...GB4;

- через второй ПКА на заряд АКБ GB5...GB8;

- через ПКН запитывает блоки БУН А12, А17 с абонентскими платами, ПУВ-ы, блок вентиляторов А15, лампы освещения H1, H2;

- через ПКН-У запитывает блок А8 ШПД (отключая его при пропадании сетевого напряжения);

Канальные вентиляторы через тот же жгут К4 запитываются от ПУВ-ов.

Две группы аккумуляторных батарей GB1-GB4 и GB5-GB8 подключаются к системе питания через два автоматических выключателя и два модуля контроля аккумуляторов ПКА. Модули ПКА обеспечивают контроль напряжения на всей батарее и на каждом из аккумуляторов батареи и измерение тока заряда/разряда каждой из батарей. Для контроля напряжения каждый аккумулятор батареи посредством кабеля контроля АКБ К1 соединяется с соответствующим модулем ПКА.

Нагрузка цепи питания 48В подключается через модули контроля нагрузки ПКН. Выходное напряжение ПКН питает блоки БУН, ПУВ, блок вентиляторный и лампы освещения H1, H2. Канальные вентиляторы питаются от модулей ПУВ через тот же жгут К4.

При необходимости реализовать отключение части нагрузки при питании от АКБ эта часть нагрузки должна подключаться через модуль ПКН-У, имеющий программно управляемые ключи.

Модули ПКА и ПКН связаны с МСК-ШРО интерфейсом I2C и обеспечивает мониторинг состояния системы питания.

Металлические каркасы всех блоков шкафа заземлены отдельными проводниками на главную земляную шину.

1.4.3 Подсистема поддержания температуры

ШРО-600М содержит:

Модуль МСК-ШРО, установленный в БЭП-ШРО.
Два Модуля ПУВ, установленный в БКП,
Температурные датчики – 3 шт, установленные один – у воздушного фильтра под левой боковой крышкой ШРО измеряет температуру наружного воздуха и два – в отсеке АКБ, измеряют температуру окружающей аккумуляторы среды;
Управляемые от ПУВ вентиляторы – 4 шт., два – в средней части и два в верхней части шкафа;
Блок вентиляторов, содержащий плату ПУВ и два вентилятора, и установленный между блоками БУН;
Блоки заслонок – 2 шт, расположенные в верхней части шкафа.;
Нагреватель, размещенный под нижней батареей аккумуляторов;
Воздушные фильтры – 2 шт.

Управление подсистемой производится модулем МСК-ШРО, который с помощью температурных датчиков, а также датчиков, установленных в модулях КНС, контролирует температуру и управляет работой вентиляторов и положением заслонок.

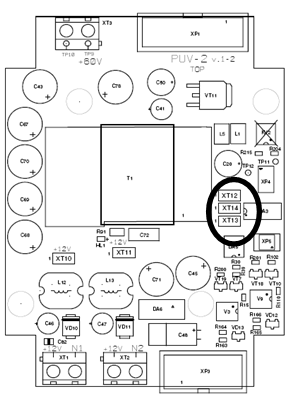

Модуль ПУВ-2 предназначен для управления вентиляторами от модуля МСК-ШРО через интерфейс I²C и обеспечивает включение/выключение и регулирование напряжения на вентиляторах с модуля МСК, измерение скорости вращения и потребляемого тока и передачу значений в МСК.

Температурные датчики измеряют температуру и передают ее в модуль МСК по интерфейсу I²C.

Блоки заслонок стоят в воздуховодах и позволяют изменять направление воздушного потока верхних вентиляторов. В одном (зимнем) положении воздух циркулирует внутри шкафа, в другом (летнем) – горячий воздух выбрасывается наружу, а холодный воздух через фильтры засасывается внутрь шкафа. Заслонки содержат поворотный механизм, двигатель постоянного тока с редуктором. Механизм работает от УИ под управлением МСК и позволяет переводить заслонки в одно из двух положений и контролировать эти положения.

Система поддержания микроклимата поддерживает в аппаратном отсеке ШРО-600М при наличии системы воздушного охлаждения температуру в диапазоне +5 С^о - + 50 С^о. Полный протокол работы системы поддержания микроклимата, предаварийные сигналы, данные о температуре наружного воздуха, температуры в различных местах аппаратного отсека и на различных платах, сообщения об авариях и другие параметры по протоколу SNMP с использованием стандартной базы MIB поступают на ЦТО.

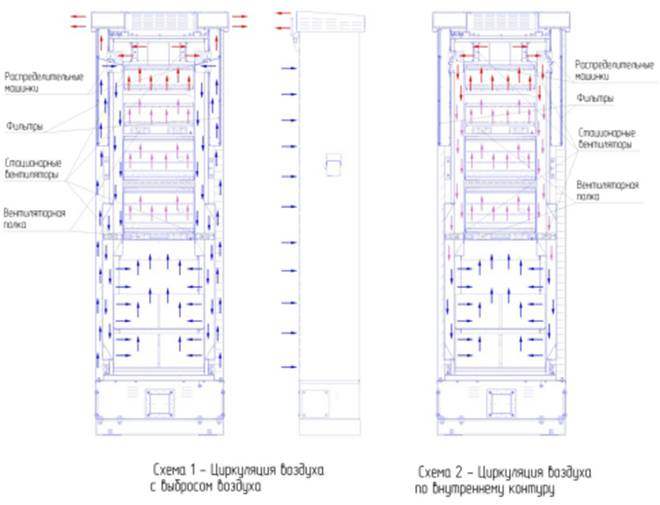

Схема циркуляции воздуха в шкафу показана на рис.4.

Рисунок 4 Циркуляция воздуха в шкафу.

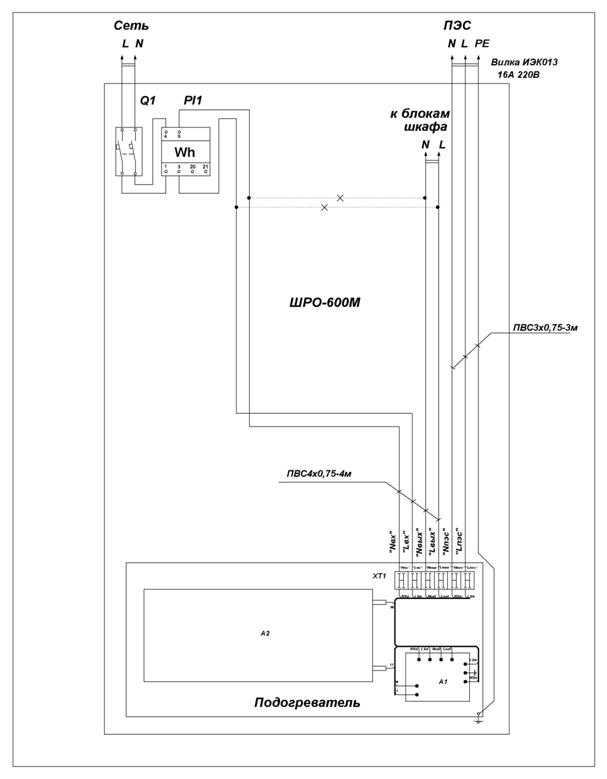

Нагреватель АКБ расположен под нижней батареей аккумуляторов и содержит собственно нагреватель, терморегулятор, настроенный на включение нагревателя при температуре +10 ºС и реле переключения питания на передвижной генератор. Питание нагревателя осуществляется от сети 220В

Обмотка реле подключена к напряжению передвижного генератора. При появлении напряжения генератора входная цепь УЗО отключается от выхода электросчётчика PE1 и переключается на цепь генератора.

Плата терморегулятора содержит два предохранителя, один в цепи нагревателя и другой в цепи обмотки реле.

Система обеспечивает принудительную циркуляцию воздуха. При низкой температуре обеспечивается циркуляция воздуха внутри шкафа и за счет хорошей теплоизоляции прогрев внутренней зоны и поддержание температуры в рабочем режиме. При повышении температуры МСК переводит заслонки на всасывание наружного воздуха через фильтры и выбрасывание горячего воздуха наружу. См. Рисунок 4 Циркуляция воздуха в шкафу.

Модуль МСК ШРО выполняет также контроль несанкционированного доступа, используя датчик несанкционированного доступа, датчик вибрации и ударов.

В верхней части шкафа находятся лампы Н1, Н2 служащие для подсветки шкафа при включении SA1 «Свет».

Примечание: Обозначение элементов приведены в соответствии со схемой соединений ШРО-600М (см. Приложение 1)

2 Подготовка к включению шкафа

Процесс установки шкафа, подключения электропитания, расшивки кабельных сборок, установки и подключения АКБ, и т.п., не является предметом рассмотрения в данном документе, относится к монтажным работам, описан в документах «РМ ШРО-600М», «Инструкция по монтажу Кабельной сборки ШРО-600М в пассивном распределительном шкафу ШР ДРНК.529511.017 И10» и должен быть выполнен до начала проведения ПНР.

2.1 Порядок открывания шкафа.

Запорный механизм находится на боковой левой стенке шкафа. В состав запорного механизма входит:

· навесной замок, блокирующий шторку защиты личинки внутреннего замка шкафа;

· шторка защиты внутреннего замка шкафа. Защищает личинку внутреннего замка от повреждения злоумышленниками;

· внутренний замок повышенной секретности. Блокирует рычажный механизм основного реечного замка шкафа;

· реечный механизм запирания двери шкафа. Приводится в действие рычажным ключом, устанавливаемым в пазовый элемент рычажного механизма шкафа.

Для открывания шкафа необходимо выполнить следующий порядок действий:

1) Снять навесной замок (если он установлен);

2) Сдвинуть шторку защиты внутреннего замка шкафа

Рисунок 5а Порядок открывания шкафа

3) Вставить ключ в личинку замка и повернуть против часовой стрелки два оборота.

Рисунок 5б Порядок открывания шкафа

4) Вставить ключ-рычаг в ответный пазовый механизм

Рисунок 5в Порядок открывания шкафа

5) Поднять ключ-рычаг вверх до упора

Рисунок 5г Порядок открывания шкафа

6) Открыть дверь шкафа

7) Повернуть фиксаторы двери-навеса (дождевой тент) на 90 градусов и открыть её.

Рисунок 5д Порядок открывания шкафа

8) Повернуть фиксаторы ступеньки на 90 градусов и откинуть ступеньку вниз

Рисунок 5е Порядок открывания шкафа

9) Повернуть фиксаторы крышек внутренних отсеков на 90 градусов и открыть их.

Рисунок 5ж Порядок открывания шкафа

Перед включением следует проверить надежность выполнения заземления шкафа, двери шкафа.

Рисунок 6 Заземление элементов шкафа

Произвести внешний осмотр и комплектность системы в соответствии со спецификацией. Модули (ТЭЗ) блока БЭП, БКП должны быть установлены в соответствии с проектом. Допускается не устанавливать модули (ТЭЗ) блоков БУН.

3 Первоначальный запуск шкафа

Первоначальный запуск системы или запуск после длительного простоя (ремонта) производится в следующей последовательности:

1. Подготовка системы к первому запуску.

2. Запуск системы от аккумуляторов

3. Подключение сетевого напряжения. (Подача фазы).

4. Запуск системы поддержания микроклимата

5. Настройка системы дистанционного мониторинга

6. Проверка работы системы питания, климатики и телеконтроля

6.1. Проверка системы питания

6.2. Проверка системы климатики

6.3. Проверка функционирования удаленного мониторинга по SNMP

3.1 Подготовка системы к первому запуску

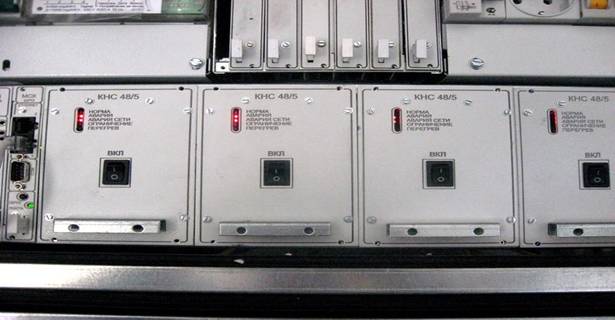

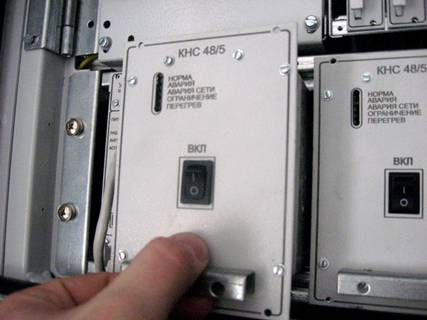

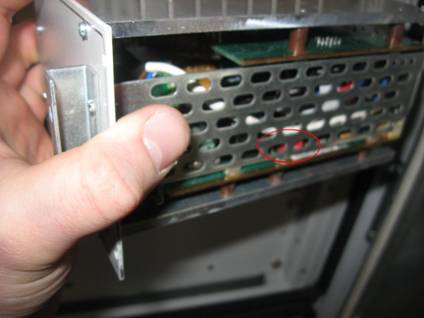

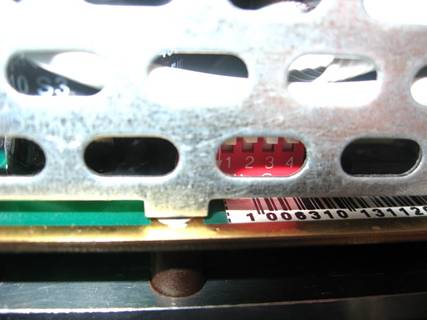

Извлечь каждый модуль КНС из блока (см. Рис.7а) и проверить, что перемычки настройки напряжения, находящиеся на нижней части КНС (см. Рис.7б) в окне перфорированного кожуха, выключены (находятся в положении «OFF») (см.Рис.7в). Это необходимо для правильного управления выходным напряжением КНС от модуля МСК. На некоторых модулях КНС перемычки конструктивно могут отсутствовать, это соответствует выключенному положению.

Рисунок 7а

Рисунок 7б

Рисунок 7в

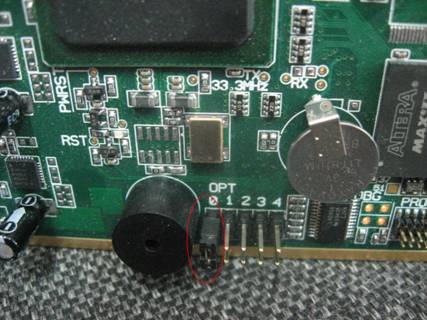

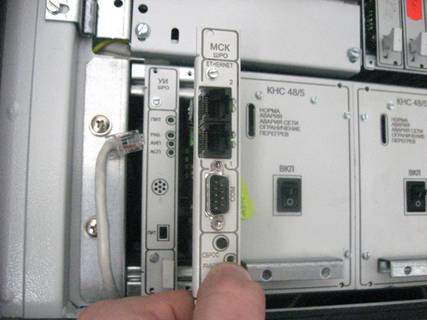

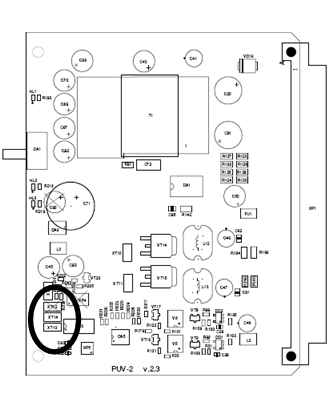

Произвести проверку положения конфигурационных джамперов на модуле МСК-ШРО. Извлечь МСК-ШРО из блока (См. Рис.8а). Джампера на линейке «OPT» должны отсутствовать все кроме нулевого («0») (См.Рис.8б).

Рисунок 8а

Рисунок 8б

Возможные изменения или дополнения отражаются в текущей версии документации на МСК-ШРО. Полную информацию можно получить на официальном сайте компании www.alstec.ru, после прохождения процедуры регистрации.

Если требуется, произвести подключение оптическими патчкордами сетевого оборудования, необходимого для функционирования системы удаленного мониторинга, к оптическому кроссу.

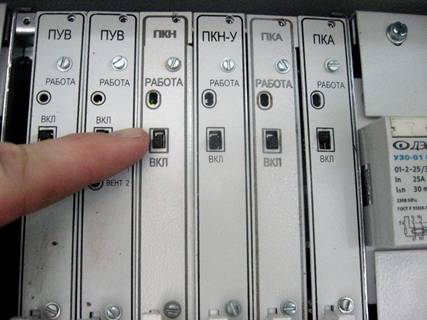

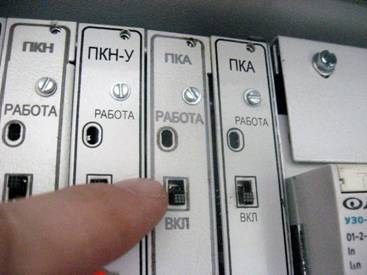

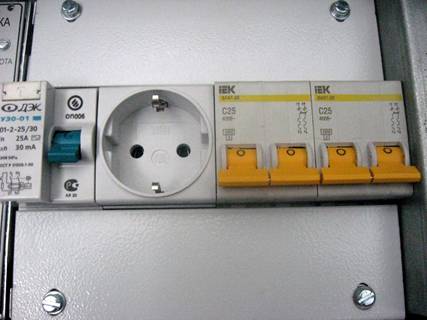

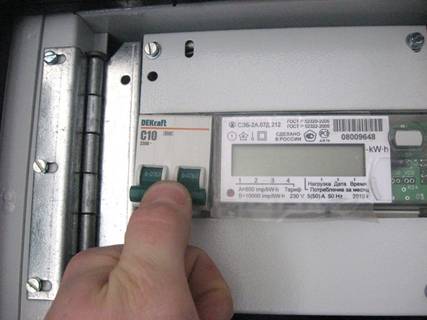

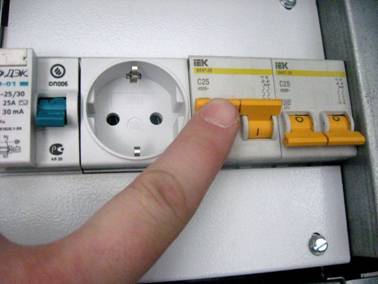

Перевести в нижнее положение (состояние «ОТКЛ») автоматические выключатели Q1 «Сеть», Q2 «АКБ1», Q3 «АКБ2», FА1 «УЗО».

Рисунок 9а

Рисунок 9б

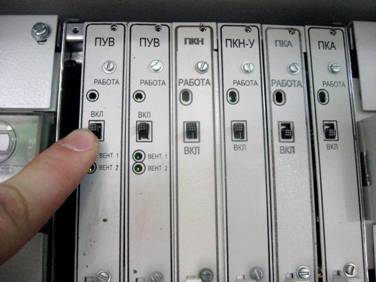

Перевести в нижнее положение («Отключено») сетевые выключатели, расположенные на передней панели модулей КНС (См. Рис.9в). Переключатели на передней панели плат ПУВ перевести в нижнее положение («Отключено»). Переключатели на передней панели плат ПКА, ПКН и ПКН-У перевести в верхнее положение («Отключено») (См. Рис.9г).

Копия IMG_2552.jpg Копия IMG_2542.jpg

Рисунок 9в,г

При запуске системы в холодное время (температура аккумуляторов ниже +10ºС) необходимо предварительно прогреть шкаф с помощью нагревателя, расположенного на полке под аккумуляторами. Для этого достаточно перевести в верхнее положение («Включено») автоматический выключатель Q1 «Сеть» (См. Рис.10а) и FA1 «УЗО» (См. Рис.10б).

Рисунок 10а,б

При температуре полки ниже +10ºС, нагреватель включится автоматически. Для прогрева ШРО-600М двери шкафа должны быть закрыты. После достижения температуры воздуха во внутришкафном пространстве более +10ºС, вернуть автоматический выключатель Q1 «Сеть» и FA1 «УЗО» в исходное нижнее положение («Отключено»). Контроль над температурой шкафа, при отключенной системе климатики шкафа, осуществлять сторонним прибором измерения температуры. При автоматическом отключении Q1 «Сеть» или срабатывании УЗО найти источник замыкания или источник утечки, устранить неисправность и повторно включить Q1 и УЗО.

С помощью мультиметра проверить соблюдение полярности подключения АКБ1 и АКБ2. «+» и «-» на АКБ должны совпадать с соответствующими знаками на шильдиках подключаемых проводов.
Измерить напряжение на клеммах АКБ1 и АКБ2.

· Если на обеих батареях напряжение более 43в, причём разница между значениями напряжений не превышает 5в, то можно произвести пуск шкафа от аккумуляторов в соответствии с главой 3.2 Запуск системы от аккумуляторов.

· Если обе батареи разряжены до уровня менее 43в или отсутствуют, произвести пуск шкафа от сети, согласно главе 4.Запуск шкафа с разряженными аккумуляторными батареями.

· Если разница между измеренными напряжениями на АКБ превышает 5в, следует произвести включение согласно главе 5.Запуск шкафа с АКБ разного уровня заряда.

Переход к гл. Первоначальный запуск шкафа.

3.2 Запуск системы от аккумуляторов

Перевести в нижнее положение («Включено») переключатели на передней панели модулей ПКА.

Рисунок 11а

2. Перевести в верхнее положение («Включено») переключатели на передней панели модулей ПУВ.

Рисунок 11б

3. Запитать систему от АКБ, переведя автоматические выключатели Q2 «АКБ1», Q3 «АКБ2» в верхнее положение («Включено»).

Рисунок 11в

На передних панелях модулей КНС блока БЭП должны загореться красным индикаторы «Авария сети» и «Авария».

Рисунок 11г

Через несколько секунд после загрузки программы и готовности МСК к работе на его передней панели загорится зеленым индикатор «Работа». Если этого не происходит, См. пункт «При включении питания от АКБ, индикация на КНС отсутствует, модуль МСК не включается» гл. «Типичные неисправности устранение неполадок»

Переход к гл. Первоначальный запуск шкафа.

3.3 Конфигурирование параметров электропитания МСК-ШРО

1. С помощью кабеля Ethernet кроссового типа подключить Ethernet разъём компьютера или ноутбука к свободному разъему Ethernet модуля МСК.

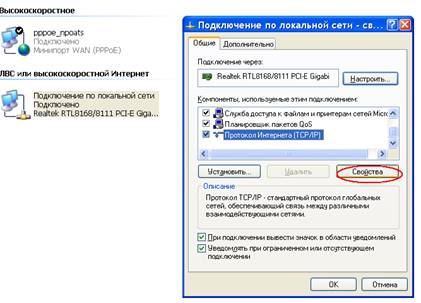

На компьютере или ноутбуке произвести необходимые сетевые настройки. Для операционной системы Windows, «Панель управления» à «Сетевые подключения» à «Подключение по локальной сети» далее «Свойства» à «Протокол Интернета (TCP/IP)».

Рисунок 12а

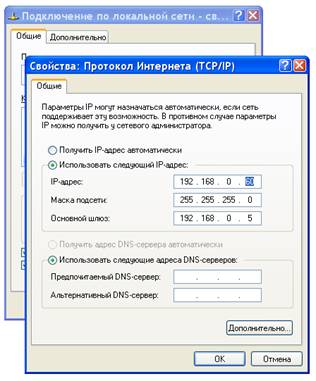

2. Отметить поле «Использовать следующий ip адрес», ввести любой доступный ip адрес из подсети 192.168.0…., например, 192.168.0.60 и маску подсети 255.255.255.0, основной шлюз можно не указывать.

настройка сети2.bmp

Рисунок 12б

3. Выбрать из меню «Пуск»: Программы → Стандартные (Accessories) → Командная строка

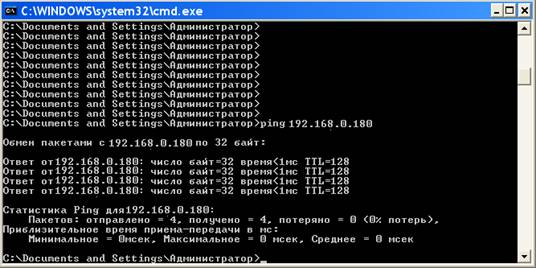

4. Осуществить проверку сетевых настроек командой ping. По умолчанию МСК-ШРО имеет заводской ip адрес 192.168.0.180. В открывшемся окне введите команду «ping 192.168.0.180» и нажмите клавишу Enter. На экран должны начать выводиться строки «Ответ от 192.168.0.180 …..». настройка сети3.bmp

Рисунок 13

Если на экране появилась надпись «Превышен интервал ожидания для запроса» или «Заданный узел недоступен», то это означает, что нет связи с МСК-ШРО. В этом случае необходимо проверить настройки IP-протокола на ПК, подключения ПК к данному устройству и убедиться в том, что заводские настройки не были изменены. См. пункт Непроходит команда ping на ip адрес модуля МСК-ШРО глава «Типичные неисправности устранение неполадок»

5. Запустить на компьютере программу «mskmon.exe».

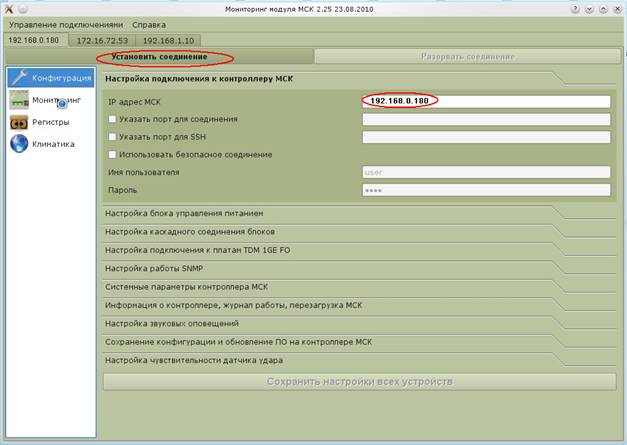

6. Установить соединение программы «mskmon.exe» с модулем МСК-ШРО. Для этого в разделе «Конфигурация» на закладке «Настройка подключения к контроллеру МСК» установить IP адрес МСК-ШРО. IP адрес, для заводских настроек по умолчанию – 192.168.0.180. После чего нажать кнопку «Установить соединение». настройка mskmon1.bmp

Рисунок 14

7. После установления соединения кнопка «Установить соединение» станет не активной (Надпись серым цветом), а кнопка «Разорвать соединения» станет активной (надпись чёрным цветом). Если не удаётся установить соединение см п. Нет соединения mskmon.exe с модулем МСК-ШРО глава «Типичные неисправности устранение неполадок».

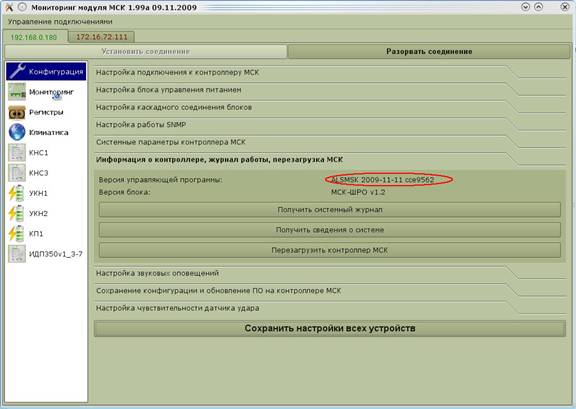

8. Проверить версию ПО контроллера МСК на соответствие рекомендуемой производителем на данный момент времени. Рекомендации производителя и обновления ПО необходимо получить на официальном сайте компании www.alstec.ru после прохождения процедуры регистрации. Для проверки версии ПО, перейти на вкладку «Конфигурация» à«Информация о контроллере, журнал работы, перезагрузка МСК» и сравнить версию управляющей программы с рекомендованной на сайте производителя. В случае если установленная версия ПО отличается от рекомендованной, произвести обновление ПО, согласно главе 6.1Обновление ПО модуля МСК-ШРО

проверка версии ПО.bmp

Рисунок 15

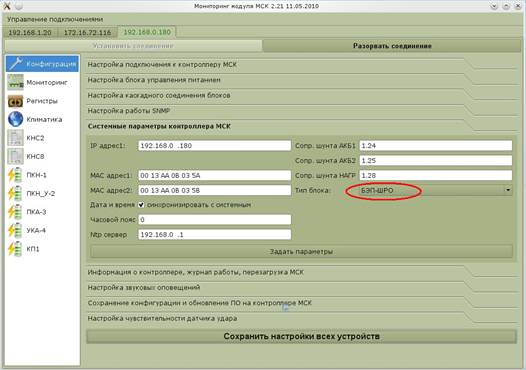

9. Выполнить настройку типа блока. Перейти на вкладку «Конфигурация»à «Системные параметры контроллера МСК». Тип блока указать БЭП-ШРО. Нажать кнопку «Задать параметры», затем нажать кнопку «Сохранить настройки всех устройств»


Рисунок 16

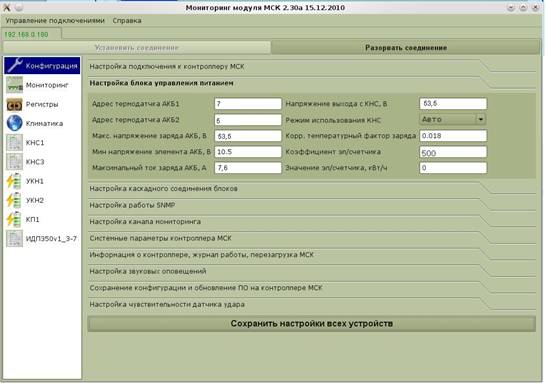

10. Выполнить настройку системы. На вкладке «Конфигурация»à «Настройка блока управления питанием» необходимо произвести настройку следующих параметров:

настройка электропитания.bmp

Рисунок 17

· Максимальное напряжение заряда АКБ. Выставляется согласно техническим характеристикам аккумуляторных батарей. Рассчитывается как напряжение буферного заряда одного аккумулятора, умноженное на количество аккумуляторов в батарее. В случае использования батарей Coslight 6-GFM-38X, следует выставить рекомендуемое значение в 13,38*4 = 53,5В. (См. Рис. 17)

· Максимальный ток заряда АКБ. Выставляется согласно техническим характеристикам аккумуляторных батарей. Рассчитывается, исходя из емкости батарей, и составляет 10% от ее номинального значения. В случае использования двух групп батарей Coslight 6-GFM-38X, следует выставить рекомендуемое значение в 3,8х2=7,6 А. (См. Рис. 17)

· Температурный коэффициент заряда АКБ. Выставляется согласно техническим характеристикам аккумуляторных батарей. В случае использования батарей Coslight 6-GFM-38X, следует выставить рекомендуемое значение в 0,018. (См. Рис. 17)

· Напряжение выхода КНС. Выставляется равным максимальному напряжению заряда АКБ. В случае использования батарей Coslight 6-GFM-38X, следует выставить рекомендуемое значение 53,5 В. (См. Рис. 17)

· Выставить адреса (адрес на шине I2C) термодатчиков АКБ1, АКБ2 согласно таблице2.». (См. Рис. 17)

Адрес ДТ	БЭП-ШРО
0	КНС/ИДП-1
1	свободный
2	КНС/ИДП-3
3	Корпус
4	КНС/ИДП-5
5	АКБ-2
6	КНС/ИДП-7
7	АКБ-1

Таблица 2

· Настроить функцию учёта электроэнергии. В поле «Коэффициент электросчётчика» указать число импульсов, выдаваемых электросчётчиком при расходе 1кВт·ч электроэнергии, в соответствии с паспортом на электросчётчик. В поле «Значение электросчётчика» установить значение электроэнергии (кВт·ч), соответствующее показанию электросчётчика на данный момент времени. (См. Рис. 17)

· Нажать кнопку «Сохранить настройки всех устройств» (См. Рис. 17)

· В случае необходимости отключения ШПД в режиме работы от АКБ, настроить ПКН-У в режим работы с ключом. Для этого в меню «ПКН-У»à «Настройка» à «Режим с ключом» выбрать значение «вкл». Нажать кнопку «Применить параметры». После чего появятся поля «Критическое напряжение» и «Время отключения». Задать критическое напряжение на АКБ, при котором должно произойти отключение и время, задержки после которого произойдёт отключение. В случае использования батарей Coslight 6-GFM-38X, следует выставить значение критического напряжения отключения 45-47В и время не более часа. Нажать кнопку «Применить параметры». (См. Рис. 18)

Рисунок 18

3.4 Подключение сетевого напряжения.

1. Перевести автоматический выключатель Q1 «Сеть» и FA1 «УЗО» в верхнее положение («Включено»). (См. Рис. 10 а,б) При автоматическом отключении Q1 или срабатывании УЗО найти и устранить источник замыкания или источник утечки и повторно включить Q1 и УЗО.

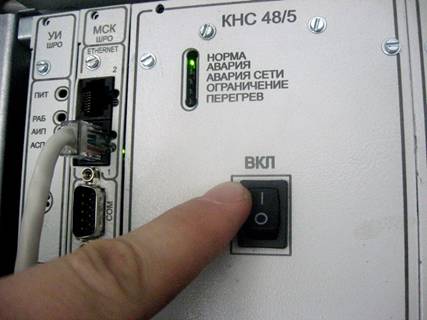

2. Перевести сетевые выключатели на модулях КНС в верхнее положение («Включено»). На всех установленных модулях КНС должны загореться зелёным цветом индикаторы «НОРМА». Вследствие отсутствия нагрузки, допускается кратковременное свечение индикатора «АВАРИЯ». (См. Рис. 19)

Рисунок 19

3. В случае если на модулях КНС отсутствует индикация См. пункт После подключения сетевого напряжения КНС не включается, глава «Типичные неисправности устранение неполадок».

Переход к гл. Первоначальный запуск шкафа.

3.5 Запуск системы поддержания микроклимата

После включения Шкафа ШРО-600М и загрузки контроллера МСК, система поддержания микроклимата начинает работать автоматически. Специальных действий по запуску системы не требуется.

3.5.1 Описание работы системы поддержания микроклимата

Задачей системы поддержания микроклимата является поддержка температуры во внутришкафном пространстве в диапазоне от +5 до +50 °С. Допускается отклонение от заданного диапазона, например, в жаркий летний день, под воздействием прямых солнечных лучей, поверхность шкафа может разогреваться до +60..+70 °С . Эксплуатация шкафа при экстремальных температурах снижает ресурс установленного оборудования. Поэтому рекомендуется эксплуатация шкафа при экстремальных температурах не более 1500 часов в год. Система поддержания микроклимата, обрабатывая показания от датчиков температур, управляет следующими узлами:

· вентиляторами, расположенные в коробах системы вентиляции;

· вентиляторными полками;

· заслонками. (Два режима: приточная вентиляция и рециркуляция);

· подогревательным элементом. (Поддерживает внутришкафной микроклимат в зимний период.)

ШРО600-М имеет набор датчиков температуры, расположенных в наиболее значимых местах шкафа с учётом конвекции воздушных масс:

· ДТ «АКБ1» измеряет температуру в отсеке АКБ1. Расположение ДТ «АКБ1» показано на Рис.2 «Устройство ШРО-600М»;

· ДТ «АКБ2» измеряет температуру в отсеке АКБ2. Расположение ДТ «АКБ2» показано на Рис.2 «Устройство ШРО-600М»;;

· ДТ «Корпус» измеряет температуру наружного воздуха. на Рис.2 не показан, т.к. он расположен в труднодоступном месте, на боковой стенке шкафа вне гермозоны и не требует обслуживания.

· ДТ «Свободный». Обычно он расположен над блоком БУН21 или БУН 21V;

· ДТ, расположенные непосредственно в модулях КНС;

· ДТ, расположенные непосредственно в ТЭЗ VDSL24;

С помощью программы «mskmon.exe» можно дистанционно в реальном времени вести наблюдение за работой системы поддержания микроклимата. На экране отображаются температуры всех датчиков температур, положение заслонок, состояния и обороты вентиляторов. Также модулем МСК-ШРО периодически отправляются SNMP сообщения на центральный сервер мониторинга, содержащие информацию об авариях, и температурах на всех датчиках. Это необходимо при эксплуатации шкафа и не требуется при проведении ПНР, поэтому более подробную информацию см. руководство «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста 643.ДРНК.505100 -09 32 01» и «Система Управления и Мониторинга Оборудования

РУКОВОДСТВО ОПЕРАТОРА 643.ДРНК.505900-01 34 01».

Переход к гл. Первоначальный запуск шкафа.

3.6 Настройка системы дистанционного мониторинга

1. Подключить COM –порт компьютера к модулю к COM-порту модуля МСК-ШРО по средствам нуль-модемного кабеля.

2. В терминальной программе (например, HyperTerminal или Putty) настроить параметры подключения: скорость - 115200бит/с; проверка четности – отключена; бит данных – 8; стоповый бит – 1; управление - потоком отключено.

3. Нажать клавишу "Enter". На экране должно появиться приглашение командной строки "/#". Если этого не происходит, см пункт Не удаётся подключить МСК-ШРО по СОМ порту. глава «Типичные неисправности устранение неполадок»

4. Ввести команды "cd /trash/cli" и "./cli.sh". Ввод каждой команды подтверждается клавишей "Enter".

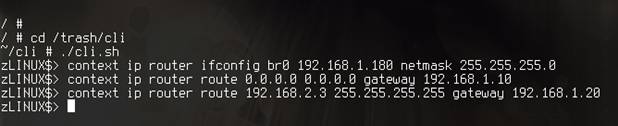

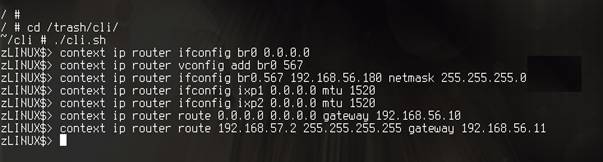

5. Если по проекту сети требуется настройка VLAN, то следует пропустить этот пункт. Для настройки сети без использования VLAN - указать IP адрес (АДРЕС) и сетевую маску (МАСКА) устройства, согласно проекта, путем ввода команды: «context ip router ifconfig br0 АДРЕС netmask МАСКА».Задать маршрут по умолчанию (ШЛЮЗ) путем ввода команды: «context ip router route 0.0.0.0 0.0.0.0 gateway ШЛЮЗ». При необходимости задать конкретный путь (ШЛЮЗ) до определенного адреса (АДРЕС), ввести следующую команду: «context ip router route АДРЕС 255.255.255.255 gateway ШЛЮЗ». (См. Рис. 20)

Рисунок 20

6. Для настройки сети с использованием VLAN снять IP адрес с устройства (для устранения возможности получить к нему доступ из нетегированной области сети), выполнив команду «context ip router ifconfig br0 0.0.0.0». Добавить метку трафика VLAN тагом (ТАГ) – «context ip router vconfig add br0 ТАГ». Задать IP адрес (АДРЕС) и сетевую маску (МАСКА) устройства, согласно проекту, путем ввода команды «context ip router ifconfig br0.ТАГ АДРЕС netmask МАСКА». Увеличить размер MTU на интерфейсах (для корректной обработки VLAN), путем ввода команд: «context ip router ifconfig ixp1 0.0.0.0 mtu 1520» и «context ip router ifconfig ixp2 0.0.0.0 mtu 1520». Указать маршрут по умолчанию (ШЛЮЗ) путем ввода команды: «context ip router route 0.0.0.0 0.0.0.0 gateway ШЛЮЗ». При необходимости, задать конкретный путь (ШЛЮЗ) до определенного адреса (АДРЕС), введя команду «context ip router route АДРЕС 255.255.255.255 gateway ШЛЮЗ». (См. Рис. 21)

Рисунок 21

7. Сохранить настройки путем ввода команды «copy running-config startup-config».

8. Установить соединение программы «mskmon.exe» с модулем МСК-ШРО. Для этого в разделе «Конфигурация» на закладке «Настройка подключения к контроллеру МСК» установить IP адрес МСК-ШРО, настроенный в предыдущем пункте настоящей главы. После чего нажать кнопку «Установить соединение». Следует учесть, что если в п.1-7. настоящей главы сетевые настройки были проведены с применением VLAN, то компьютер, не имеющий технической возможности обрабатывать тегированные пакеты, не сможет получить доступ к модулю МСК-ШРО. Подробнее см пункт Непроходит команда ping на ip адрес модуля МСК-ШРО глава «Типичные неисправности и устранение неполадок».

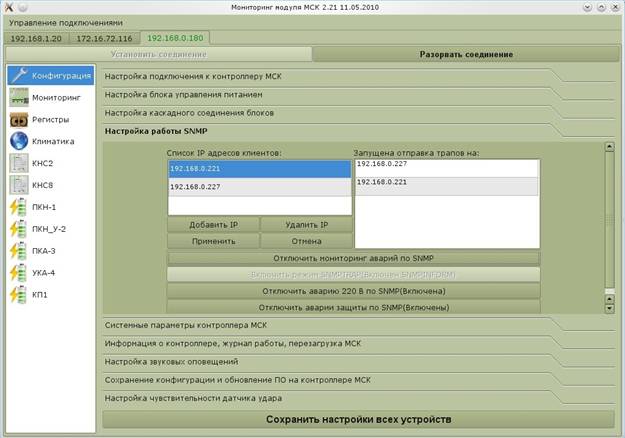

9. Включить отправку SNMP-inform сообщений. Для этого в меню «Конфигурация» à «Настройка работы SNMP» нажать кнопку «Включить режим SNMPTRAP» после чего эта кнопка станет неактивной (подсвечивается серым цветом). (См. Рис. 22)

10. Задать IP адреса SNMP серверов, куда будут отправляться SNMP-inform сообщения. Для этого в том же меню нажать кнопку «Добавить» и ввести ip адрес сервера. (См. Рис. 22)

11. Нажать кнопку «Применить». Убедиться, что заданный ip адрес появился в поле «Список ip адресов клиентов». (См. Рис. 22)

12. Нажать кнопку «Сохранить настройки всех устройств». (См. Рис. 22)

Рисунок 22

Подробнее см. глава 4.4.1.4 «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста»

Переход к гл. Первоначальный запуск шкафа.

3.7 Проверка работы системы питания, климатики и телеконтроля

После запуска шкафа необходимо проконтролировать работоспособность системы питания климатики и телеконтроля. Процедура проверки осуществляется при помощи программы “mskmon.exe”.

Если компьютер ещё не подключен к модулю МСК-ШРО, подключить компьютер к МСК-ШРО Ethernet кабелем в любой свободный Ethernet разъём.
Запустить на компьютере программу “mskmon.exe”.
Установить соединение программы «mskmon.exe» с модулем МСК-ШРО. Для этого в разделе «Конфигурация» на закладке «Настройка подключения к контроллеру МСК» установить IP адрес МСК-ШРО, настроенный в п.1. главы 3.6 «Настройка системы дистанционного мониторинга».

3.7.1 Проверка системы питания

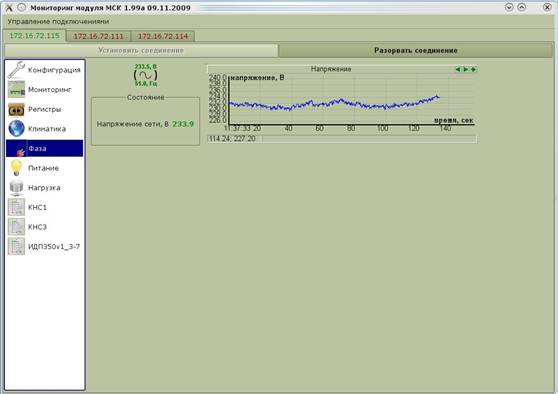

Измерить мультиметром напряжение сети 220 В. Измерение провести в розетке XS 6 блока БКП. Проверить, что измеренное значение отличается от отображаемого на вкладке «Фаза» на более чем на +/-5 В. (См. Рис. 23)

Рисунок 23

См. главу 4.4.3. «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста». В случае отклонения измеренного напряжения за предел +/-5В См. пункт Неверно измеряются параметры сетевого напряжения глава «Типичные неисправности устранение неполадок».

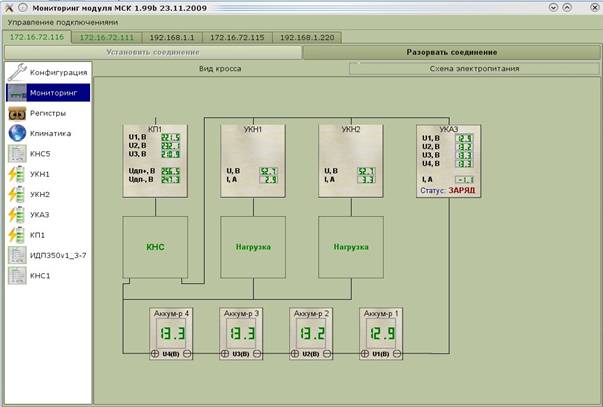

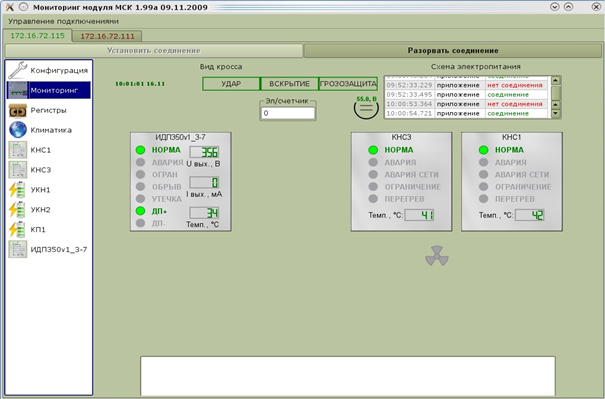

2. На вкладке «Мониторинг»à «Вид кросса» убедиться, что количество и расположение отображаемых в программе модулей КНС соответствует фактическому (См. Рис. 24).

Рисунок 24

Проверить правильность отображения состояний модулей КНС. То есть световая индикация на передней панели модулей КНС должна соответствовать отображаемой в программе. См. глава 4.4.2. «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста». Если количество или положение модулей в программе не соответствует действительности, либо происходит хаотичное появление/исчезновение модулей и устройств (ПУВ, ПКА, ПКН), тогда см. пункт Неверно отображается или отсутствует информации об устройстве: КНС, ПУВ, ДТ, ПКА, ПКН, ИДП. глава «Типичные неисправности устранение неполадок».

Измерить мультиметром, с погрешностью не более 0,1% напряжения на каждом из аккумуляторов батареи и проверить что значения, отображаемые на вкладке «Мониторинг»à «Схема электропитания» отличаются от измеренных не более чем на 0,1 В (См. Рис. 25).

Рисунок 25

Измерения провести для обеих АКБ. В случае отклонения отображаемых в программе значений от измеренных, провести калибровку модуля ПКА. См. пункт Неверно измеряется напряжение на АКБ глава «Типичные неисправности устранение неполадок».

4. Перевести переключатели на передней панели ПКН и ПКН-У в нижнее положение («Включено») (См. Рис. 26)

Рисунок 26

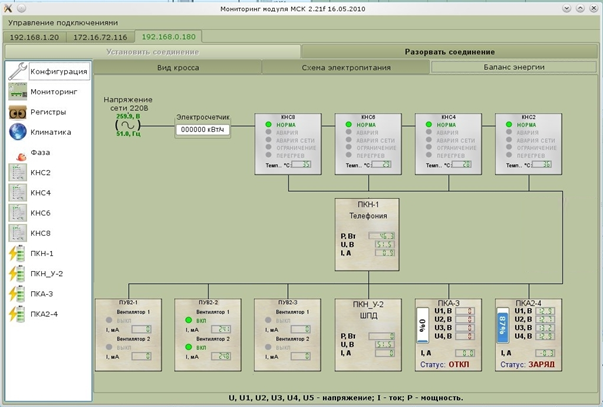

5. На вкладке «Мониторинг»à «Баланс энергии» проконтролировать, что значения напряжений, токов и мощности на ПКН и ПКН-У соответствуют проектному(См. Рис. 27).

Рисунок 27

См. глава 4.4.2. «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста». В случае отклонения параметров от проектных см. пункт Завышенная мощность нагрузки глава «Типичные неисправности устранение неполадок».

Зарядить АКБ не менее чем на 75%. Степень заряда контролировать программой мониторинга «mskmon.exe», на вкладке «Мониторинг»à «Баланс энергии» (См. Рис. 27).

7. Перевести выключатель Q1 «Сеть» в нижнее положение (Отключено) (См. Рис. 28)

Рисунок 28

. Система должна перейти на питание от АКБ. При этом на всех модулях КНС должно индицироваться «АВАРИЯ», «АВАРИЯ СЕТИ» (См. Рис. 29).

Копия IMG_2551.jpg

Рисунок 29

Если установлен режим отключения устройств ШПД при работе от АКБ, питание устройств ШПД должно выключиться, при достижении установленных критериев напряжения и/или времени, настроенных в п 3.3. «Конфигурирование параметров электропитания МСК-ШРО». Отключение оборудование ШПД контролировать средствами световой индикации, находящимися на оборудовании ШПД. Расположение и назначение элементов световой индикации описано в документации на оборудование ШПД. Если после выключения Q1 «Сеть» шкаф выключился см. пункт Отказ при работе от АКБ глава «Типичные неисправности устранение неполадок».

8. Проконтролировать на вкладке «Мониторинг»à «Баланс энергии» à «ПКА» наличие тока разряда. (в поле «Статус» высвечивается «Разряд») (См. Рис. 27). Значение тока разряда должно соответствовать потребляемой оборудованием мощности. Если этого не происходит см. пункт Отсутствие измерения тока заряда/разряда АКБ глава «Типичные неисправности устранение неполадок».

9. Включить сетевое питание, переведя выключатель Q1 «Сеть» в верхнее положение (Включено) (См. Рис. 30).

Рисунок 30

Система должна перейти на сетевое питание без перезагрузки и перерывов в работе. На передней панели модулей КНС должен загореться зелёным цветом индикатор «норма» (См. Рис. 31).

Копия IMG_2558.jpg

Рисунок 31

10. Проконтролировать на вкладке «Мониторинг»à «Баланс энергии» наличие тока заряда АКБ1 и АКБ2(См. Рис. 27). Если ток заряда отсутствует см. пункт Отсутствие измерения тока заряда/разряда АКБ глава «Типичные неисправности устранение неполадок».

11. Проверить работоспособность системы освещения шкафа. Включить SA1 «Свет», находящийся в верхней части шкафа под козырьком, и убедиться в свечении ламп, см Рис.1, Рис.2. Если при включении SA1 «Свет», свечение ламп отсутствует, см. пункт Не работает освещение шкафа глава «Типичные неисправности устранение неполадок».

Переход к гл. Первоначальный запуск шкафа.

3.7.2 Проверка системы климатики

Проверить работоспособность вентиляционных заслонок. На вкладке «климатика»à «Заслонки» à «Выполнить» Нажать кнопку Открыть/Закрыть заслонки и убедиться в появлении подтверждающего информационного сообщения. См глава 4.4.6. «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста». Если какая-либо заслонка не функционирует или при перемещении заслонки издаются характерные звуки скрежета см. пункт Не исправность функционирования заслонок глава «Типичные неисправности устранение неполадок».
Проверить датчики температуры. Настройка и проверка ДТ производится на этапе сборки, на заводе изготовителе. При проведении ПНР необходимо проконтролировать функционирование ДТ «АКБ1», «АКБ2», «Корпус», «КНС/ИДП». Расположение ДТ «АКБ1», «АКБ2» показано на Рис. 2 «Устройство ШРО-600М». ДТ «Корпус» на Рис.2 не показан, т.к. он расположен в труднодоступном месте, на боковой стенке шкафа вне гермозоны и не требует обслуживания. ДТ «КНС/ИДП» находятся непосредственно в самих модулях. Работоспособность датчиков температуры проверить программой «mskmon.exe» . Вкладка «Климатика» à «Термодатчики». Проконтролировать наличие числовых значений температур от датчиков: «АКБ1», «АКБ2», «Корпус», «КНС/ИДП». Убедиться в корректности отображаемой информации. Если значение какого-либо термодатчика не соответствует действительности или именуется как « – » или «Отсутствует» , тогда см. пункт Неисправность функционирования ДТ глава «Типичные неисправности устранение неполадок».. В случае возникновения необходимости проверить соответствие ДТ отображаемой информации, отключить разъём проверяемого ДТ и убедиться в пропадании этого ДТ в системе мониторнига. (Вкладка «Климатика» à «Термодатчики»).

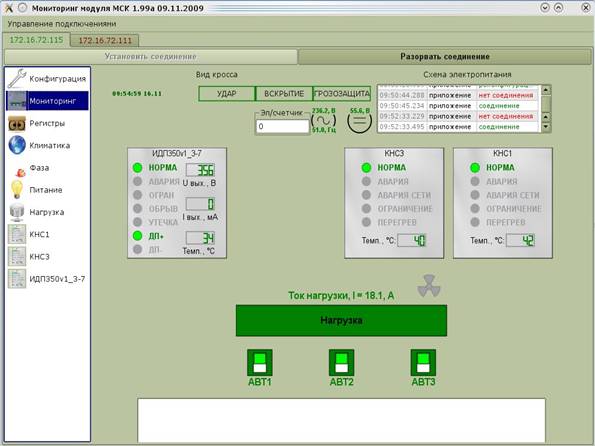

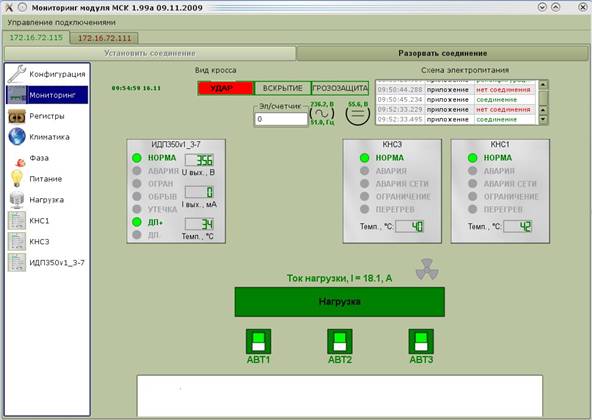

Проверить работоспособность датчика удара произведя несколько коротких ударов по корпусу шкафа в течении десяти секунд. На вкладке «мониторинг» à «Вид кросса» должно отобразится срабатывание датчика удара(См. Рис. 32).


Рисунок 32

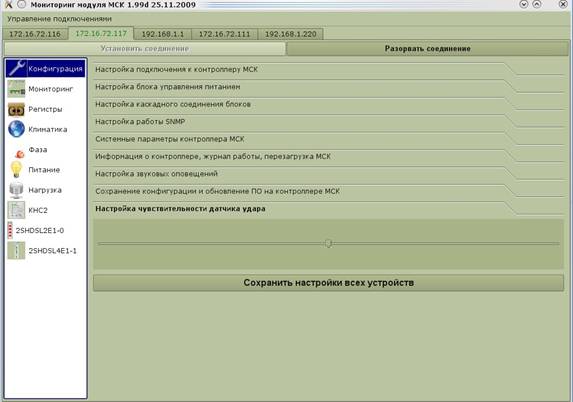

В случае необходимости откорректировать чувствительность датчика удара. На вкладке «Конфигурация» à «Настройка чувствительности » (См. Рис. 33)

Рисунок 33

После коррекции чувствительности нажать кнопку «Сохранить настройки всех устройств». В случае возникновения проблем см. пункт ДУ не срабатывает или срабатывает ложно глава «Типичные неисправности устранение неполадок»..

4. Проверить датчик вскрытия. Он находится в верхней части шкафа см Рис.1. Проверку произвести с помощью магнита. При размещении магнита в зоне чувствительности датчика вскрытия в программе «mskmon.exe» на Вкладке «мониторинг» à «Вид кросса» поле «Вскрытие» сменит цвет с красного на зелёный(См. Рис. 34).

Рисунок 34

Если этого не происходит, то см. пункт Не срабатывает датчик вскрытия глава «Типичные неисправности устранение неполадок».

5. Проверить счётчик учёта электроэнергии. В программе «mskmon.exe».на вкладке «Мониторинг»à «Электросчётчик» должно отображаться показание электросчетчика. Оно должно соответствовать показанию самого электросчётчика на данный момент времени. Если этого не происходит, то см. пункт Не работает система учёта электроэнергии глава «Типичные неисправности устранение неполадок».

6. Проверить функционирование элементов системы вентиляции. Работоспособность элементов системы вентиляции проверить программой «mskmon.exe». На вкладке «КЛИМАТИКА»à «Вентиляторы» à «ПУВ1» нажать кнопку «Включить/Отключить» . Если вентиляторы в данный момент были выключены системой управления климатикой, произойдёт включение вентиляторов левого плеча. Если вентиляторы в данный момент уже были включены системой управления климатикой, произойдёт включение вентиляторов на максимальных оборотах. Следует проконтролировать что в поле «КЛИМАТИКА»à «Вентиляторы» à «ПУВ1» «Статус» отображается значение «Включен» и появилось значение оборотов вентиляторов. Также проконтролировать отсутствие посторонних шумов и вибраций. Тоже самое нужно проделать для «ПУВ2», «ПУВ3» и т.д. в случае выявления отклонений см. пункт Неисправность системы вентиляции глава «Типичные неисправности устранение неполадок».

Переход к гл. Первоначальный запуск шкафа.

3.7.3 Проверка функционирования удаленного мониторинга по SNMP

Доступность SNMP сервера и прием им сообщений от МСК-ШРО контролируется световой индикацией на передней панели контроллера. Индикатор «Работа» должен непрерывно гореть зеленым светом. Поочередное мигание зеленым и красным светом светодиода «Работа» означает недоступность одного из настроенных SNMP серверов, либо отключенную отправку SNMP сообщений.
Проверка работоспособности удалённого мониторинга по SNMP проводится при участии диспетчера службы мониторинга.

· Работник, производящий запуск шкафа, по телефону связывается с диспетчером.

· Сообщает ему географический адрес шкафа.

· Сообщает ему IP адрес шкафа.

· Выполняет действия, приведённые в таблице ниже, координируя их с диспетчером по телефону.

Таблица 3

Действия лица, производящего запуск шкафа	Действия диспетчера системы мониторинга, производящего проверку
	Проверить наличие доступа до указанного шкафа. В СУМО развернуть вид шкафа. Войти в режим подпрограммы мониторинга модуля МСК-ШРО.
	Проверить отображаемые в мониторинге модули, их положения и состояния на предмет соответствия с проектной документацией.
	Проконтролировать наличие показаний температур от всех датчиков температуры, установленных в шкафу.
Отключить сетевое напряжение, переведя автоматический выключатель Q1 «Сеть» в нижнее положение («Выключено»)	Проконтролировать возникновение аварии «Авария сети; Отсутствует напряжение сети.»
Полностью выключить шкаф, переведя переключатели на передних панелях модулей ПКА в верхнее положение («выключено»)	Убедиться в том, что шкаф стал недоступен для средств мониторинга.
Включить шкаф, переведя переключатели на передних панелях модулей ПКА в нижнее положение («включено»)	Подождать 2-5 минут. Проверить наличие доступа до указанного шкафа. В СУМО развернуть вид шкафа. Войти в режим подпрограммы мониторинга модуля МСК-ШРО
	Проверить отображаемые в мониторинге модули, их положения и состояния на предмет соответствия с проектной документацией.
Включить сетевое напряжение, переведя автоматический выключатель Q1 «Сеть» в верхнее положение («Включено»).	Проконтролировать пропадание аварии «Авария сети; Отсутствует напряжение сети.»
Произвести несколько коротких ударов по корпусу шкафа	Проконтролировать возникновение аварии «Авария охранной системы ШРО; Сработал датчик удара». Сбросить эту аварию.
Закрыть дверь шкафа.	Проконтролировать пропадание аварии «Авария охранной системы ШРО; Вскрытие»

4 Запуск шкафа с разряженными аккумуляторными батареями

Если на момент включения шкафа АКБ разряжена до уровня менее 43в, то запустить шкаф от АКБ не удастся. При попытке запуска шкафа от разряженной АКБ модуль ПКА автоматически прервёт процесс запуска. Поэтому алгоритм запуска шкафа с разряженными АКБ отличается от основного, описанного в главе 3 Первоначальный запуск шкафа. Запуск шкафа с разряженными АКБ требует выполнения следующих действий:

1) Выполнить действия гл 3.2 Запуск системы от аккумуляторов. При этом индикация на модулях КНС И МСК-ШРО будет отсутствовать. Это свидетельствует о том что шкаф не включился из-за низкого заряда АКБ.

2) Выполнить действия гл 3.4 Подключение сетевого напряжения. (Подача фазы).

3) Выполнить действия гл 3.3 Конфигурирование параметров электропитания МСК-ШРО.

4) Выполнить действия гл 3.5 Запуск системы поддержания микроклимата

5) Выполнить действия гл 3.6 Настройка системы дистанционного мониторинга

6) Выполнить действия гл 3.7 Проверка работы системы питания, климатики и телеконтроля

5 Запуск шкафа с АКБ разного уровня заряда

Согласно требованиям технической документации, при параллельном объединении секций аккумуляторов в аккумуляторную батарею (АКБ) допускаются аккумуляторы одинаковой ёмкости с одинаковыми техническими характеристиками и одинаковым износом ресурса. Отклонение от данных рекомендаций влечёт за собой неравномерное распределение токов и возникновению выравнивающих токов, вследствие чего снижается эффективность и срок службы АКБ. В реальных условиях эксплуатации вероятность возникновения потребности запуска шкафа от АКБ разного уровня заряда невелика. При возникновении такой ситуации следует:

1) Перевести в нижнее положение («Включено») переключатель на передней панели модуля ПКА, соответствующего той АКБ, на которой при измерении мультиметром оказался самый низкий заряд(См. Рис. 35).

Рисунок 35

2) Перевести в верхнее положение («Включено») переключатели на передней панели модулей ПУВ(См. Рис. 36).

Копия IMG_2556.jpg

Рисунок 36

3) Запитать систему от АКБ, переведя автоматический выключатель, соответствующий той АКБ, на которой при измерении мультиметром оказался самый низкий заряд (Q2 «АКБ1» или Q3 «АКБ2») в верхнее положение («Включено») (См. Рис. 37)

Рисунок 37

4) Выполнить действия гл 3.4 Подключение сетевого напряжения. (Подача фазы).

5) Выполнить действия гл 3.3 Конфигурирование параметров электропитания МСК-ШРО.

6) Выполнить действия гл 3.5 Запуск системы поддержания микроклимата

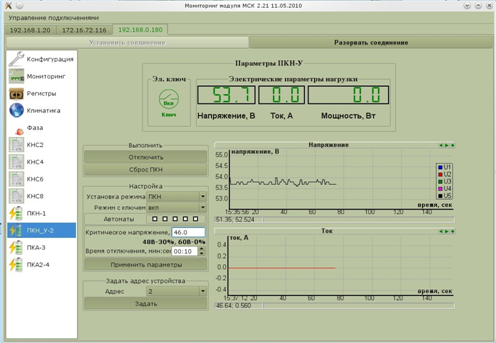

7) В программе mskmon.exe в меню «Мониторинг» à «Схема электропитания» контролировать рост напряжения на модулях ПКН(См. Рис. 38).

Рисунок 38

8) При достижении напряжения на модулях ПКН значения, измеренного мултиметром на максимально заряженной АКБ перевести в нижнее положение («Включено») переключатель на передней панели модуля ПКА, соответствующего той АКБ, на которой при измерении мультиметром оказался самый высокий заряд

9) Перевести в верхнее положение («Включено») автоматический выключатель(Q2 «АКБ1» или Q3 «АКБ2»), соответствующий ей же.

10) Выполнить действия гл 3.6 Настройка системы дистанционного мониторинга

11) Выполнить действия гл 3.7 Проверка работы системы питания, климатики и телеконтроля

Описанный алгоритм действий поможет уберечь АКБ от токов выравнивания и сохранить ресурс батареи. Такой способ включения АКБ не является обязательным.

6 Дополнительные настройки

6.1 Обновление ПО модуля МСК-ШРО

Если компьютер не подключен к модулю МСК-ШРО, то подключить компьютер к модулю МСК-ШРО Ethernet кабелем в любой свободный Ethernet разъём.
Если программа “mskmon.exe” ещё незапущена на компьютере, запустить. её
В программе “mskmon.exe” установить соединение с контроллером МСК-ШРО.

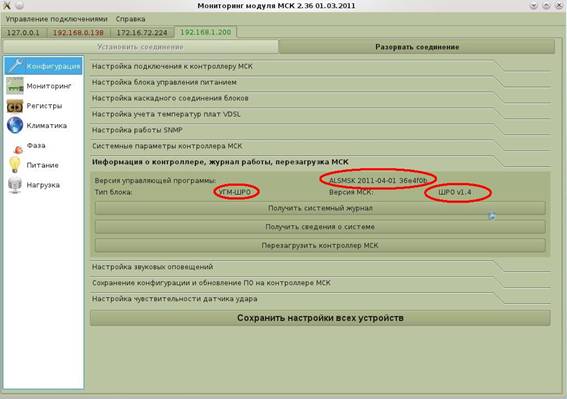

Перед тем как начинать прошивку нужно на вкладке «Информация о контролере, журнал работы, перезагрузка МСК» выяснить «Версию МСК». Тип прошивки должен быть ШРО. От этого будет зависеть выбор файла прошивки (См. Рис. 39).

Рисунок 39

Перейти на сайт производителя www.alstec.ru. Если необходимо, произвести процедуру регистрации на сайте.
Скачать рекомендованную производителем на данный момент времени прошивку для МСК-ШРО

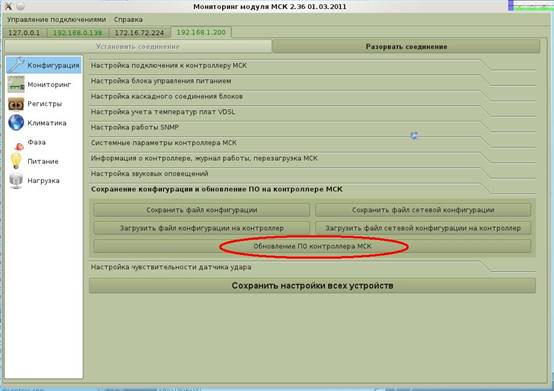

Перейти на вкладку «Сохранение конфигурации и обновление контроллера МСК» и нажать кнопку «Обновление ПО контроллера МСК» (См. Рис. 40).

Рисунок 40

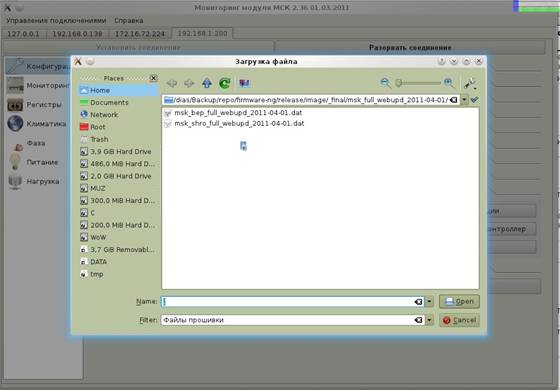

после чего в появившемся диалоговом окне выбрать файл прошивки(для контролеров ШРО файл прошивки содержит в названии подстроку «shro», а для контроллеов БЭП «bep») (См. Рис. 41а).

Рисунок 41а

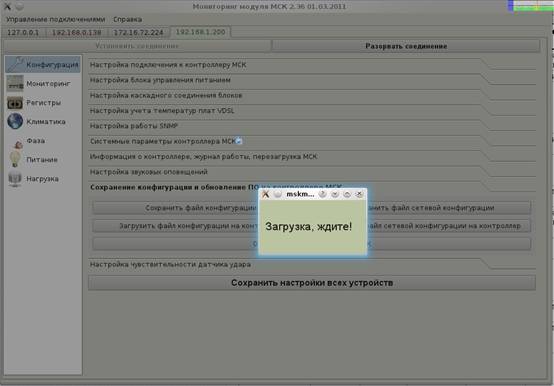

Нажать кнопку «Open». После чего появится окно с сообщением о загрузке файла прошивки на контроллер (См. Рис. 42б).

Рисунок 42б

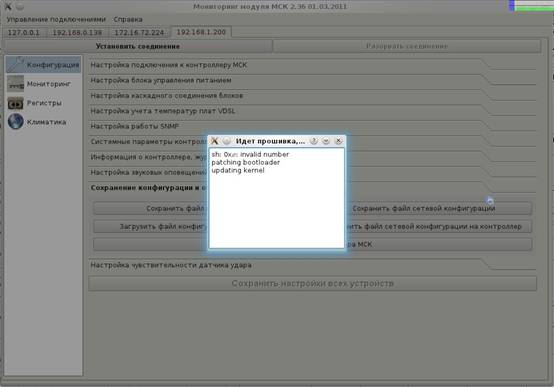

Затем начнется прошивка и появится окошко с информацией о состоянии процесса прошивки. Во время прошивки связь с контроллером разорвется (См. Рис. 42в).

Рисунок 42в

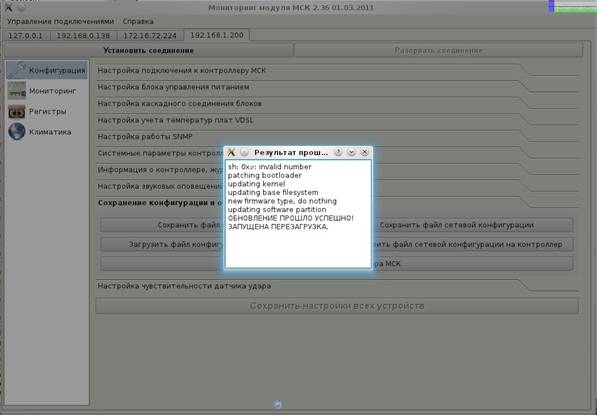

По окончании(появится надпись «ОБНОВЛЕНИЕ ПРОШЛО УСПЕШНО! ЗАПУЩЕНА ПЕРЕЗАГРУЗКА» - окошко нужно закрыть, нажав левой кнопкой мыши на крестик в правом верхнем углу) будет запущена перезагрузка(перезагрузка будет происходить 1-2 мин.). Если долгое время(более 5 мин. этого не происходит — следует закрыть окошко и через пару минут попробовать заново повторить все действия) (См. Рис. 42г).

Рисунок 42г

После перезагрузки следует проверить изменилась ли версия управляющей программы, что будет свидетельствовать об успешности процесса прошивки.

В случае, если выбрать вместо файла прошивки файл другого типа, то ничего не произойдет — контроллер просто перезагрузится(может быть выдано сообщение «ОБНОВЛЕНИЕ ПРОШЛО УСПЕШНО! ЗАПУЩЕНА ПЕРЕЗАГРУЗКА»). Если выбрать неверный тип прошивки, то к контроллеру можно будет подключиться только через COM-порт и перепрошить его затем можно будет только через загрузчик.

Подробнее см «Мониторинг блока УГМ/БЭП/БЭП-ШРО, руководство системного программиста 643.ДРНК.505100 -09 32 01»

6.2 Настройка адресов ДТ.

Адреса ДТ на шине I2C задаются в соответствии с таблицей4.

Таблица 4

Адрес ДТ	БЭП-ШРО
0	КНС/ИДП-1
1	свободный
2	КНС/ИДП-3
3	Корпус
4	КНС/ИДП-5
5	АКБ-2
6	КНС/ИДП-7
7	АКБ-1

Адреса термодатчиков, расположенных непосредственно в ТЭЗах КНС, ИДП, VDSL в ручную не задаются. Они автоматически назначаются устройствам при установке в заданные места корзины. Адреса остальных ДТ («АКБ1», «АКБ2», «Свободный» и т.д.) выставляются задающими джамперами (См. Рис 43) на самих термодатчиках в соответствии с таблицей5.

Таблица5

Адрес Состояние джамперов	0	1	2	3	4	5	6	7
XT1	Уст	Неуст	Уст	Неуст	Уст	Неуст	Уст	Неуст
XT2	Уст	Уст	Неуст	Неуст	Уст	Уст	Неуст	Неуст
XT3	Уст	Уст	Уст	Уст	Неуст	Неуст	Неуст	Неуст

Рисунок 43.

6.3 Установка модулей ПКА, ПКН, ПУВ в БКП.

В блоке БКП имеется шесть мест для установки плат управления шкафом. Места пронумерованы слева направо, начиная с №1. Каждая плата должна быть установлена на своё место, согласно таблице6.

Таблица6

№ места в БКП	Устройство	Адрес устройства
1	ПУВ	1
2	ПУВ	2
3	ПКН	1
4	ПКН/ПКН-У	2
5	ПКА	3
6	ПКА	4

Рисунок 44

Адреса устройств на шине I2C устанавливаются относительно типов устройств. Например, датчики температур относятся к одной группе устройств, со своим внутренним идентификатором и адреса им задаются внутри группы (№1, №2 и т.д.), ПКН, ПКН-У, ПКА – относятся к следующей группе и адреса им задаются внутри группы (№1, №2 и т.д.), ПУВ – объединены в оДТельную группу и адреса им задаются внутри группы (№1, №2 и т.д.).

6.4 Настройка адресов ПУВ

Адреса на шине I2C настраиваются следующим образом:

· ПУВ №1 – в блоке БКП устанавливается на первое (крайнее левое) место. Имеет адрес «1».

· ПУВ №2 – в блоке БКП устанавливается на второе место. Имеет адрес «2».

· ПУВ№3 – вентиляторная полка. Имеет адрес «3».

· ПУВ№3 – вентиляторная полка. Имеет адрес «4».

· И. т.д.

Адрес ПУВ от 1 до 8 задается перемычками, установка перемычки соответствует нулю, отсутствие – единице.

Таблица 7

Адрес ПУВ	1	2	3	4	5	6	7	8
ХТ13	0	0	0	0	1	1	1	1
ХТ14	0	0	1	1	0	0	1	1
ХТ12	0	1	0	1	0	1	0	1

Местоположение перемычек, XT12-XT14 показано на рисунке 45 ниже

Рисунок 45 а,б

6.5 Настройка адресов ПКН и ПКА.

Устройства ПКН и ПКА должны иметь следующую адресацию, в зависимости от местоположения в блоке БКП:

· ПКН, установленный на место №3 должен иметь адрес «1»

· ПКН, установленный на место №4 должен иметь адрес «2»

· ПКА, установленный на место №4 должен иметь адрес «3»

· ПКА, установленный на место №4 должен иметь адрес «4»

По умолчанию на ПКН прописан «1» (на мониторинге отображается как ПКН1).При подключении двух ПКН второе должно иметь адрес «2» (на мониторинге отображается как ПКН2). Если на мониторинге при подключении двух ПКН не видно второго (ПКН2) — скорее всего оно имеет адрес по умолчанию «1». Чтобы сменить ему адрес нужно установить в БКП ПКН только на место №4 (второй ПКН). ПКН, установленный на месте №3, извлечь из БКП. В программе “mskmon.exe”, в меню «ПКН» à «Задать адрес устройства» задать адрес «2» и нажать кнопку «Задать» После смены адреса ПКН1 изменит адрес на вновь установленный ПКН2. После чего можно установить извлечённый ПКН в место №3

6.6 Подключение кабеля «контр-АКБ» и калибровка ПКА

Система управления шкафом измеряет напряжения и токи аккумуляторных батарей. Опираясь на измеренные величины, работают система заряда АКБ и система защиты от короткого замыкания и перегрузок. Измерения напряжений производятся на каждом аккумуляторе батареи. Для этого к ним подключаются контакты измерительного кабеля «контр АКБ». Выводу кабеля маркированы шильдиками с надписями «12в», «24в», «36в» и «48в». Подключение осуществляется следующим образом

Рисунок 46

Подробную информацию о кабеле «контр АКБ» можно получить в «ПРИЛОЖЕНИЕ1».

В случае если при проверки точности измерения выявилось отклонение более 0,1в, следует провести калибровку модуля ПКА. Для этого в меню «ПКА» нажать кнопку «Калибровка», измерить мультиметром с погрешностью измерения не более 0,1в напряжения на каждом аккумуляторе АКБ и вписать их в соответствующие поля в окне «Калибровка». Нажать кнопку «ЗАДАТЬ»

7 Типичные неисправности устранение неполадок

Проявление неисправности	Причина неисправности	Порядок устранения неисправности
7.1 При включении питания от АКБ, индикация на КНС отсутствует или модуль МСК-ШРО не включается	АКБ разряжена до уровня менее 43В	Произвести заряд АКБ
	Плохо затянуты клеммы АКБ	Затянуть клеммы
	Обрыв силового провода от АКБ	Устранить обрыв
	Короткое замыкание в цепи питания, при этом должен отключаться автоматический выключатель соответствующей АКБ. Может быть вызвано Замыканием в проводке.	Найти предмет короткого замыкания и устранить.
	Неисправен модуль ПКА	Заменить неисправный модуль
	При неисправности модуля МСК-ШРО индикатор «работа» на передней панели МСК-ШРО не загорается зелёным цветом.	Заменить неисправный модуль
7.2 Не проходит команда ping на ip адрес модуля МСК-ШРО	На экран выдаётся «аппаратный сбой» - отсутствует физическое подключение компьютера к МСК-ШРО по Ethernet.	Убедиться, что при подключении используется Ethernet кабель кроссового типа. Проверить целостность Ethernet кабеля. Проверить работоспособность сетевого интерфейса компьютера при помощи иного сетевого оборудования.
	На экран выдаётся «заданный узел недоступен» - неправильно произведены настройки сети на компьютере.	Правильно настроить сеть на компьютере.
	На экран выдаётся «Превышен интервал ожидания» - ip адрес модуля МСК-ШРО отличается от заводского	Подключиться к модулю МСК-ШРО с помощью COM порта и задать требуемые сетевые настройки. См. гл. Настройка системы дистанционного мониторинга
7.3 Нет соединения mskmon.exe с модулем МСК-ШРО	Компьютером блокируются пакеты протокола обмена.	Отключить на компьютере брандмауэр или firewall, либо настроить разрешения для портов с 32760 по 32780.
7.3 Нет соединения mskmon.exe с модулем МСК-ШРО	В сетевых настройках модуля МСК-ШРО имеется VLAN.	Рекомендуется применение VLAN на модуле МСК-ШРО, только в случае крайней необходимости, т.к. это затрудняет работу обслуживающего персонала. Если применение VLAN необходимо, то подключение компьютера нужно произвести в специально настроенный порт свича. Порт настраивается Access VLAN №.
7.4 После подключения сетевого напряжения КНС не включается	Отсутствует сетевое напряжение	Измерить мультиметром напряжение в сетевой розетке на блоке БКП. Напряжение должно находиться в пределах 187…242в. Выявить причину пропадания сетевого напряжения и устранить её.
	Ослаб зажим клеммы подключения сетевого напряжения на блоке БЭП-ШРО.	Затянуть винты на колодке подключения сетевого напряжения на блоке БЭП-ШРО.
	Неисправен модуль КНС	Заменить неисправный модуль.
7.5 Неверно измеряются параметры сетевого напряжения	Неисправен модуль МСК-ШРО (Не откалиброван)	Заменить неисправный модуль.
7.6 Неверно отображается или отсутствует информации об устройстве: КНС, ПУВ, ДТ, ПКА, ПКН, ИДП.	Одно или несколько устройств БКП неправильно установлены	Правильно установить все устройства БКП. Установка модулей ПКА, ПКН, ПУВ в БКП.
	На общей шине I2C присутствует неисправное устройство, которое мешает нормальной работе остальных устройств.	Выявить неисправное устройство методом исключения. Заменить неисправное устройство.
	На шине I2C присутствуют несколько устройств с одинаковыми адресами	Задать адреса устройств в соответствии с рекомендациями настоящего документа. Настройка адресов ДТ. Настройка адресов ПУВ Настройка адресов ПКН и ПКА.
	Повреждение шлейфа шины I2C.	Заменить повреждённый шлейф.
	Обрыв предохранителя на ИП шины I2C в модуле МСК-ШРО.	Заменить модуль МСК-ШРО
	Ненадёжный контакт в разъёмах устройств шины I2C.	Выявит и устранить ненадёжный контакт в разъёме.
	Неисправен модуль МСК-ШРО	Заменить неисправный модуль.
7.7 Неверно измеряется напряжение на АКБ	Отсутствует подключение шлейфа «контроль АКБ»	Подключить шлейф Подключение кабеля «контр-АКБ» и калибровка ПКА
	Неверное подключение или повреждение шлейфа «контроль АКБ»	Устранить или заменить шлейф «контр АКБ».
	Не откалиброван модуль ПКА	Провести калибровку модуля ПКА. Подключение кабеля «контр-АКБ» и калибровка ПКА
7.8 Завышенная мощность нагрузки	Набор установленного оборудования или его технические характеристики не соответствуют проектным	Уточнить характеристики установленного оборудования и соответствие проектной документации
7.8 Завышенная мощность нагрузки	Установлено неисправное устройство, потребляющее повышенную мощность.	Выявить неисправное устройство методом исключения. Заменить неисправное устройство.
7.9 Отказ при работе от АКБ	АКБ разряжена до уровня менее 43В	Произвести заряд АКБ Запуск шкафа с разряженными аккумуляторными батареями
	Плохо затянуты клеммы АКБ	Затянуть клеммы
	Обрыв силового провода от АКБ	Устранить обрыв
	Короткое замыкание в цепи питания, при этом должен отключаться автоматический выключатель соответствующей АКБ. Может быть вызвано Замыканием в проводке или неисправным модулем КНС.	Найти предмет короткого замыкания и устранить. В случае если К.З. вызвано неисправным модулем КНС, заменить модуль.
	Неисправен модуль ПКА	Заменить неисправный модуль
	Слишком низкое напряжение заряда АКБ, вследствие, чего не производится заряд АКБ.	Произвести настройку параметров электропитания согласно настоящему документу. Конфигурирование параметров электропитания МСК-ШРО
7.10Отсутствие измерения тока заряда/разряда АКБ	Неисправен модуль ПКА	Заменить неисправный модуль
7.11Не работает освещение шкафа	Нет контакта в патроне лампы	Правильно установить лампу в патрон
	Неисправны или отсутствуют лампы освещения	Заменить или установить лампы освещения
	Неисправен выключатель SA1	Заменить
	Неисправна проводка освещения	Устранить неисправность в проводке
7.12Не исправность функционирования заслонок	Заслонка не перемещается по причине неисправности модуля УИ	Заменить неисправный модуль
	Заслонка не перемещается по причине заклинивания	Устранить причину заклинивания
	Заслонка не перемещается по причине неправильного подключения разъёма заслонки	Правильно подключить разъём заслонки
	Заслонка не перемещается по причине повреждения шлейфа управления заслонкой	Устранить повреждение или заменить шлейф
	Заслонка перемещается со скрежетом по причине деформации заслонки или короба.	Устранить причину
7.13Неисправность функционирования ДТ	Отсутствует логическое подключение к ДТ, в результате неверно заданного адреса ДТ.	Произвести настройку адреса ДТ Настройка адресов ДТ.
	Пропадает логическое подключение к ДТ, из-за того что на шине имеется более одного устройства с одинаковыми адресами.	Произвести настройку адресов ДТ. Настройка адресов ДТ.
	Отсутствует физическое подключение ДТ, в результате повреждения кабеля подключения ДТ или плохого контакта в разъёме ДТ.	Выявить и устранить повреждение.
	Отсутствует физическое подключение к ДТ из-за неисправности ДТ.	Заменить неисправный ДТ
	Показания ДТ отличаются от показаний стороннего прибора контроля, имеющего поверку по классу измерительных приборов, более чем 1 Сº, вследствие неисправности ДТ.	Заменить неисправный ДТ
7.14ДУ не срабатывает или срабатывает ложно	Неисправен модуль УИ	Заменить.
	Повреждён кабель ДУ или плохой контакт в разъёме кабеля ДУ	Выявить и устранить неисправность.
	Неисправен ДУ	Заменить
7.15Не срабатывает датчик вскрытия	Отсутствует ответная часть геркона (магнит) на двери шкафа	Установить
	Неисправен модуль УИ	Заменить
	Повреждён датчик вскрытия (геркон)	Заменить
	Повреждена проводка датчика вскрытия	Устранить повреждение
7.16Не работает система учёта электроэнергии	Вследствие неверной настройки параметров системы учёта электроэнергии (коэффициента пересчёта электросчётчика и показание электросчетчика) показания электросчётчика расходятся с отображаемыми в программе mskmon.exe	Настроить параметры системы учёта электроэнергии в соответствии с настоящим документом. Конфигурирование параметров электропитания МСК-ШРО
	Вследствие отсутствия сетевого напряжения показания электросчётчика не инкрементируются.	Выявить и устранить причину пропадания сетевого напряжения.
	Не соблюдена полярность при подключении измерительного кабеля к разъёму электросчётчика	Устранить.
	Неисправен модуль УИ	Заменить
	Повреждён кабель подключения электросчётчика	Устранить повреждение или заменить кабель. См ПРИЛОЖЕНИЕ 1
7.17Неисправность системы вентиляции	Не включен модуль ПУВ	Включить
	Неверно настроены адреса модулей ПУВ	Настроить адреса модулей ПУВ согласно. Настройка адресов ПУВ
	Вследствие заклинивания или неисправности вентилятора, на мониторинге у платы ПУВ вентилятор отображается включенным, при этом ток вентилятора отображается равным или близким к «0».	Устранить причину заклинивания или заменить неисправный вентилятор.
	Повреждение кабеля подключения вентилятора	Устранить повреждение или заменит кабель.
	Неисправен вентилятор	Заменить неисправный вентилятор.
7.18Не удаётся подключить МСК-ШРО по СОМ порту.	В терминальной программе сделаны неверные настройки порта или выбран не тот порт.	Произвести настройки терминальной программы согласно пункту 2. Гл.3.6
	Применяемый для подключения кабель имеет неподходящий стандарт или неисправен.	Заменить кабель на COM нуль-модемный.
	Неисправен СОМ порт компьютера.	Проверить на другом оборудовании.
	Неисправен СОМ порт МСК-ШРО	Заменить неисправный модуль.

8 Действия в экстремальных ситуациях

При эксплуатации ШРО-600М и устанавливаемого в нем оборудования возможны следующие экстремальные ситуации:

1. опасность поражения электрическим током для обслуживающего персонала при выполнении технического обслуживания и регламентных работ,

2. отказы системы питания и вызванный этим переход в режим питания от АКБ,

3. перегрев оборудования, вызванный отказами в системе поддержания микроклимата или высокой температурой окружающей среды,

4. возгорание в помещении или возгорание установленного в ШРО-600М оборудования.

Опасность поражения электрическим током при выполнении работ по техническому обслуживанию возникает:

при возникновении отказов в цепях питания, например при пробое изоляции в цепях сетевого или дистанционного питания, и несрабатывании средств автоматического отключения этих цепей,

при попадании удара молнии непосредственно в ШРО или подходящие к ШРО линии.

при ошибках в действиях персонала при проведении работ на цепях сетевого или дистанционного питания, например при касании неизолированных участков цепей сетевого или дистанционного питания,

8.1 Действия при возникновении опасности поражения электрическим током

При поражении электрическим током необходимо:

1. немедленно принять меры, исключающие попадание опасного напряжения на пострадавшего,

2. вызвать скорую медицинскую помощь,

3. принять меры оказания первой помощи пострадавшему.

При поражении электрическим током от цепей сетевого или дистанционного питания необходимо немедленно отключить сетевое или дистанционное питание от оборудования станции выключателем Q1 или устройством защитного отключения FA1.

8.2 Действия при переходе системы на питание от аккумуляторов

При возникновении отказов в сети питания оборудование автоматически перейдет на а питание от АКБ, при этом часть оборудования, например ШПД, может быть автоматически отключено. Время работы от АКБ ограничено и обычно составляет не более суток.

Персоналу необходимо принять меры по скорейшему восстановлению основного (сетевого) питания, по дистанционному или ручному переключению на дистанционное питание или на питание от передвижного генератора.

8.3 Действия при отказах системы микроклимата

Отклонения в системе поддержания микроклимата возможны как при возникновении отказов в системе поддержания микроклимата, так и при чрезмерном повышении или понижении температуры окружающей среды.

Опасно как снижение, так и повышение температуры в шкафе ШРО.

При отрицательной температуре внутри шкафа, особенно при включении длительно не работавшего шкафа в зимнее время, возможно возникновение утечек или пробоя цепей сетевого напряжения или ДП вследствие выпадения росы.

При пониженной температуре внутри шкафа следует учитывать значительное (более чем двукратное) снижение емкости аккумуляторов.

Недопустимо попадание влаги внутрь шкафа, например, при открывании шкафа при техническом обслуживании.

При наличии влаги или росы на поверхности блоков или модулей недопустима работа от сети.

В этом случае необходимо перед включением оборудования выключить модули КНС и включить нагреватель полки аккумуляторов. Включение остального оборудования возможно через 2 часа после прогрева блоков БЭП, БУН и БКП выше 0 ºС.

При повышении температуры в аккумуляторном отсеке выше +25ºС, возможно снижение срока службы аккумуляторов (при +30ºС – в 2 раза, при +40ºС – в 4 раза, при+50ºС – в 8 раз), поэтому следует избегать повышения температуры в отсеке аккумуляторов выше +25ºС. При повышении температуры в аккумуляторном отсеке выше предельной (+50ºС) необходимо отключить зарядку аккумулятора и не использовать режим питания оборудования от АКБ.

При повышении температуры в блоках БУН и БЭП выше +50ºС возможно снижение надежности устройств ШРО-600.

При повышении температуры в блоках БУН выше +50ºС необходимо снизить энергопотребление системы, например за счет полного или частичного отключения системы ШПД.

При повышении температуры в модулях КНС выше +70ºС необходимо снизить энергопотребление системы, например, за счет выключения зарядки аккумуляторов и/или отключения системы ШПД, а при температуре выше +80ºС необходимо полностью снять нагрузку с модулей КНС, т.к. при дальнейшем повышении температуры модули КНС автоматически выключатся. Пороговые значения температуры могут быть изменены в программе mskmon.

8.4 Действия при возгорании:

Наличие возгорания определяют по срабатывание пожарной сигнализации в помещении, в котором установлен ШРО-600М, или по повышение температуры внутри шкафа ШРО и /или температуры окружающей среды, не соответствующей режиму эксплуатации и погодным условиям.

При возникновении пожара во внутреннем объеме ШРО необходимо выполнить следующие действия:

Отключить сетевое питание с основного и резервного входа ШРО,

Отключить питание от АКБ,

Вызвать на место установки ШРО бригаду технического обслуживания и принять другие меры, способствующие предотвращению распространения пожара и сохранению имущества.

ПРИЛОЖЕНИЕ 1

Схема соединений ШРО-600М



ПРИЛОЖЕНИЕ 2

Подключение подогревателя АКБ


ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.	Стр	Номер документа	Подпись	Изм.	Стр.	Номер документа	Подпись

1 Описание ШРО-600М

1.4.1 Схема электрическая ШРО-600М

1.4.2 Система питания

1.4.3 Подсистема поддержания температуры

3 Первоначальный запуск шкафа

3.1 Подготовка системы к первому запуску

3.2 Запуск системы от аккумуляторов

3.3 Конфигурирование параметров электропитания МСК-ШРО

3.4 Подключение сетевого напряжения.

3.5 Запуск системы поддержания микроклимата

3.5.1 Описание работы системы поддержания микроклимата

3.6 Настройка системы дистанционного мониторинга

3.7 Проверка работы системы питания, климатики и телеконтроля

3.7.1 Проверка системы питания

3.7.2 Проверка системы климатики

3.7.3 Проверка функционирования удаленного мониторинга по SNMP

4 Запуск шкафа с разряженными аккумуляторными батареями

5 Запуск шкафа с АКБ разного уровня заряда

6.1 Обновление ПО модуля МСК-ШРО

6.2 Настройка адресов ДТ.

6.3 Установка модулей ПКА, ПКН, ПУВ в БКП.

6.4 Настройка адресов ПУВ

6.5 Настройка адресов ПКН и ПКА.

6.6 Подключение кабеля «контр-АКБ» и калибровка ПКА

7.1 При включении питания от АКБ, индикация на КНС отсутствует или модуль МСК-ШРО не включается

7.2 Не проходит команда ping на ip адрес модуля МСК-ШРО

7.3 Нет соединения mskmon.exe с модулем МСК-ШРО

7.4 После подключения сетевого напряжения КНС не включается

7.5 Неверно измеряются параметры сетевого напряжения

7.6 Неверно отображается или отсутствует информации об устройстве: КНС, ПУВ, ДТ, ПКА, ПКН, ИДП.

7.7 Неверно измеряется напряжение на АКБ

7.8 Завышенная мощность нагрузки

7.9 Отказ при работе от АКБ

7.10Отсутствие измерения тока заряда/разряда АКБ

7.11Не работает освещение шкафа

7.12Не исправность функционирования заслонок

7.13Неисправность функционирования ДТ

7.14ДУ не срабатывает или срабатывает ложно

7.15Не срабатывает датчик вскрытия

7.16Не работает система учёта электроэнергии

7.17Неисправность системы вентиляции

7.18Не удаётся подключить МСК-ШРО по СОМ порту.
